Spann-Box® tamaño 30 con perfil de arco

Propiedades

Carcasa de plástico Perfil de riel Perfil U para cadenas hasta un ancho total de 15 mm Posibilidad de reglaje 30 mm Tres muelles comprimidos pretensados con un recorrido de tensado de 40 mm

Su selección

Variante seleccionada

Artículos seleccionados:

Todos los artículos:

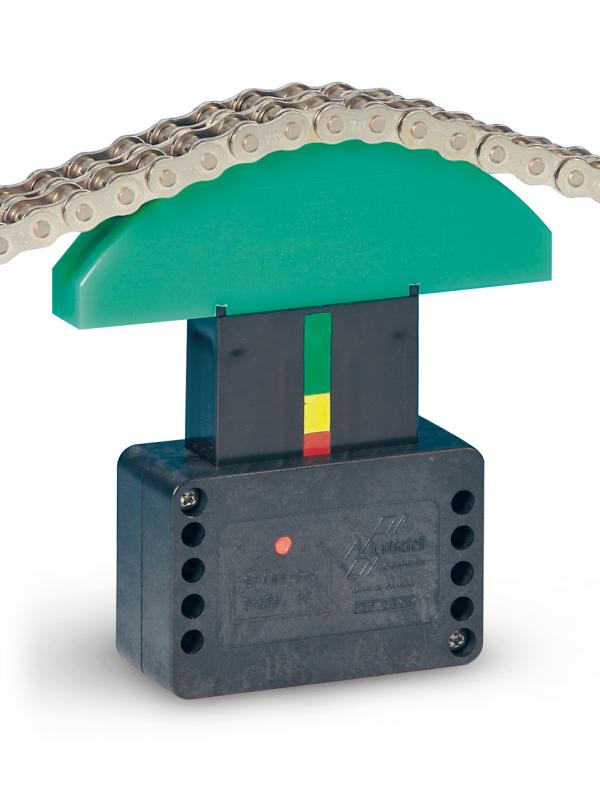

Spann-Box® tamaño 30 con perfil de arco - Tensores de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Abbildung 1

Para visualizar completamente esta área de productos debe seleccionar la representación de escritorio.

Para visualizar completamente esta área de productos debe cambiar al formato horizontal de su tableta.

n.º de cadena DIN 8187 B Número de artículo CAD
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 4C-1 (U-Profil) (ASA/JIS 25) 20 291030001
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 20 291030023
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 20 291030002
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 20 291030003
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 20 291030004
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (ASA/JIS 80) 20 291030005
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 20 291030006
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 20 291030007
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 10A-2 (ASA/JIS 50-2) 25 291030008
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 12A-2 (ASA/JIS 60-2) 30 291030009
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 06C-3 (ASA/JIS 35-3) 25 291030010
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-3) 35 291030011
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 4C-1 (U-Profil) (ASA/JIS 25) 20 291030012
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 20 291030024
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 20 291030013
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 20 291030014
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 20 291030015
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (ASA/JIS 80) 20 291030016
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 20 291030017
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 20 291030018
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 10A-2 (ASA/JIS 50-2) 25 291030019
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 12A-2 (ASA/JIS 60-2) 30 291030020
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 06C-3 (ASA/JIS 35-3) 25 291030021
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-3) 35 291030022
fuerza de tensado ligera DIN 8187 DIN 8187 - ≤ 06B-1 (U-Profil) 20 281030001
fuerza de tensado ligera DIN 8187 DIN 8187 - 08B-1 20 281030003
fuerza de tensado ligera DIN 8187 DIN 8187 - 10B-1 20 281030005
fuerza de tensado ligera DIN 8187 DIN 8187 - 12B-1 20 281030007
fuerza de tensado ligera DIN 8187 DIN 8187 - 16B-1 20 281030009
fuerza de tensado ligera DIN 8187 DIN 8187 - 05B-2 20 281030011
fuerza de tensado ligera DIN 8187 DIN 8187 - 06B-2 20 281030013
fuerza de tensado ligera DIN 8187 DIN 8187 - 08B-2 20 281030015
fuerza de tensado ligera DIN 8187 DIN 8187 - 10B-2 25 281030017
fuerza de tensado ligera DIN 8187 DIN 8187 - 12B-2 30 281030019
fuerza de tensado ligera DIN 8187 DIN 8187 - 05B-3 20 281030021
fuerza de tensado ligera DIN 8187 DIN 8187 - 06B-3 25 281030023
fuerza de tensado ligera DIN 8187 DIN 8187 - 08B-3 30 281030025
fuerza de tensado ligera DIN 8187 DIN 8187 - 10B-3 40 281030027
fuerza de tensado ligera DIN 8187 DIN 8187 - 12B-3 45 281030029
fuerza de tensado fuerte DIN 8187 DIN 8187 - ≤ 06B-1 (U-Profil) 20 281030002
fuerza de tensado fuerte DIN 8187 DIN 8187 - 08B-1 20 281030004
fuerza de tensado fuerte DIN 8187 DIN 8187 - 10B-1 20 281030006
fuerza de tensado fuerte DIN 8187 DIN 8187 - 12B-1 20 281030008
fuerza de tensado fuerte DIN 8187 DIN 8187 - 16B-1 20 281030010
fuerza de tensado fuerte DIN 8187 DIN 8187 - 05B-2 20 281030012
fuerza de tensado fuerte DIN 8187 DIN 8187 - 06B-2 20 281030014
fuerza de tensado fuerte DIN 8187 DIN 8187 - 08B-2 20 281030016
fuerza de tensado fuerte DIN 8187 DIN 8187 - 10B-2 25 281030018
fuerza de tensado fuerte DIN 8187 DIN 8187 - 12B-2 30 281030020
fuerza de tensado fuerte DIN 8187 DIN 8187 - 05B-3 20 281030022
fuerza de tensado fuerte DIN 8187 DIN 8187 - 06B-3 25 281030024
fuerza de tensado fuerte DIN 8187 DIN 8187 - 08B-3 30 281030026
fuerza de tensado fuerte DIN 8187 DIN 8187 - 10B-3 40 281030028
fuerza de tensado fuerte DIN 8187 DIN 8187 - 12B-3 45 281030030


Spann-Box® tamaño 30 con perfil de arco - Tensores de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

  • 1) Recorrido de tensado

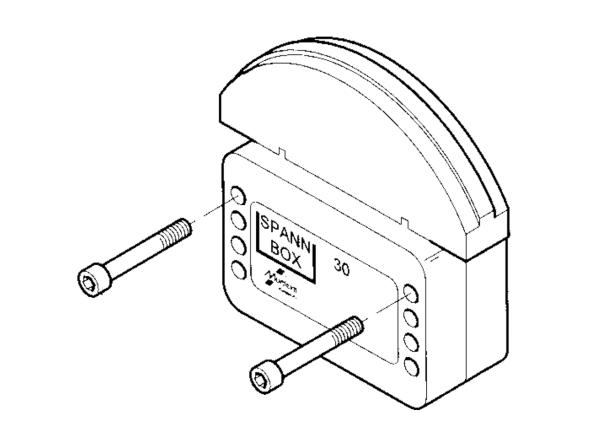

Spann-Box® tamaño 30 con perfil de arco - Tensores de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2

  • Fijación
