Mini tensor con perfil de arco

Propiedades

Perfil de riel Dos muelles comprimidos pretensados con un recorrido de tensado de 16 mm Perfil U para cadenas hasta un ancho total de 10 mm

Su selección

Variante seleccionada

Artículos seleccionados:

Todos los artículos:

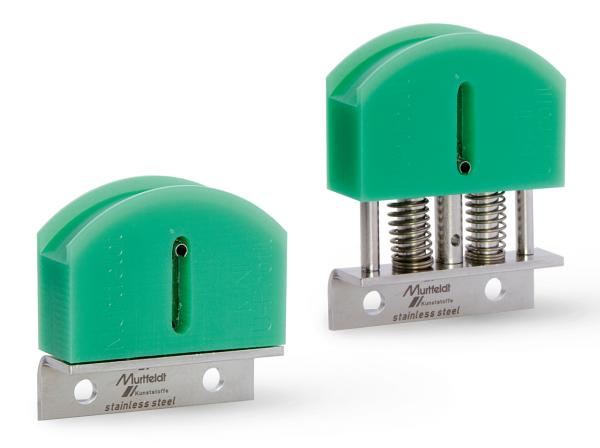

Mini tensor con perfil de arco - Tensores de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Abbildung 1

Para visualizar completamente esta área de productos debe seleccionar la representación de escritorio.

Para visualizar completamente esta área de productos debe cambiar al formato horizontal de su tableta.

n.º de cadena DIN 8187 Número de artículo CAD
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 04C-1 (U-Profil) (ASA/JIS 25) 291050001
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 291050003
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 291050010
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 291050005
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 04C-1 (U-Profil) (ASA/JIS 25) 291050002
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 291050004
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 291050007
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 291050006
fuerza de tensado ligera DIN 8187 DIN 8187 - < 06B-1 (U-Profil) 281050001
fuerza de tensado ligera DIN 8187 DIN 8187 - 06B-1 281050003
fuerza de tensado ligera DIN 8187 DIN 8187 - 08B-1 281050009
fuerza de tensado ligera DIN 8187 DIN 8187 - 05B-2 281050005
fuerza de tensado ligera DIN 8187 DIN 8187 - 06B-2 281050007
fuerza de tensado fuerte DIN 8187 DIN 8187 - < 06B-1 (U-Profil) 281050002
fuerza de tensado fuerte DIN 8187 DIN 8187 - 06B-1 281050004
fuerza de tensado fuerte DIN 8187 DIN 8187 - 08B-1 281050010
fuerza de tensado fuerte DIN 8187 DIN 8187 - 05B-2 281050006
fuerza de tensado fuerte DIN 8187 DIN 8187 - 06B-2 281050008

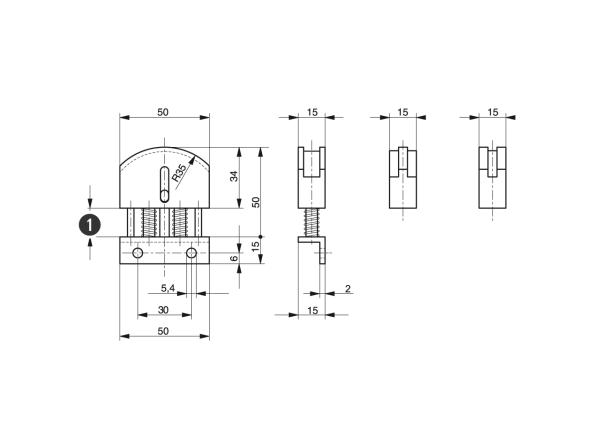

Mini tensor con perfil de arco - Tensores de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1


Mini tensor con perfil de arco - Tensores de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2

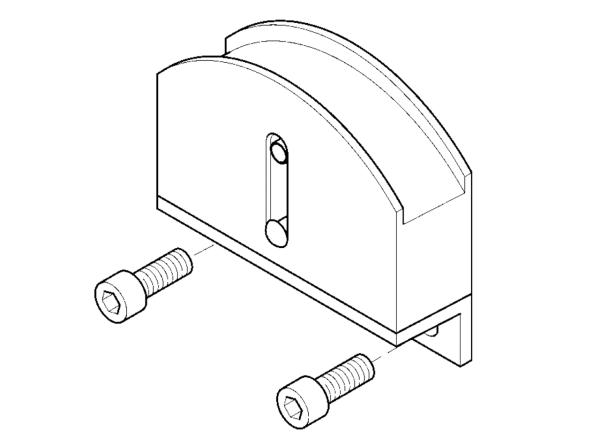

  • Fijación


Mini tensor con perfil de arco - Tensores de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 3

  • 1) Recorrido de tensado
