Auswahltabelle Kettenspanner

Murtfeldt Spannsysteme

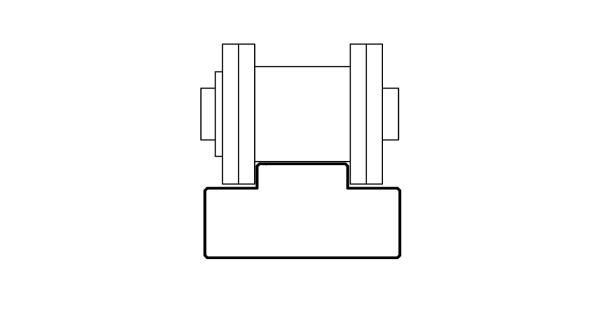

Cadena simple

Murtfeldt Spannsysteme: Kettenspanner für Einfach-Ketten

Chain	Pitch	Inch	MINI-TENSIONER	SPANN-BOY® TS with arc segment profile	SPANN-BOY® TS with sprocket	SPANN-BOX® size 0	SPANN-BOX® size 30	SPANN-BOX® size 1	SPANN-BOX® size 2	MINI-TENSIONER
DIN ISO	mm	Inch	MINI-TENSIONER	SPANN-BOY® TS with arc segment profile	SPANN-BOY® TS with sprocket	SPANN-BOX® size 0	SPANN-BOX® size 30	SPANN-BOX® size 1	SPANN-BOX® size 2	MINI-TENSIONER
Unspecified chains with a width of up to 15mm ²⁾			2)	2)	2)	2)
06B	9,525	3/8		2)	2)	2)	2)
08B	12,7	1/2
10B	15,875	5/8
12B	19,05	3/4
16B	25,4	1
20B	31,75	1 ¼
24B	38,1	1 ½
28B	44,45	1 ¾
32B	50,8	2
40B	63,5	2 ½
48B	76,2	3

1) En las cadenas dobles o triples pueden usarse simultáneamente varios tipos de Spann-Box®.
2) Perfil de deslizamiento o rodillo de reenvío con perfil U.

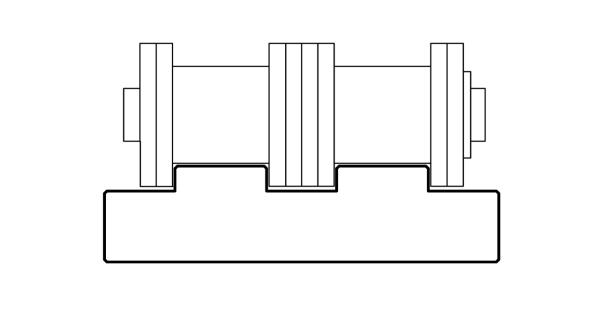

Cadena doble

Murtfeldt Spannsysteme: Kettenspanner für Zweifach-Ketten

Chain	Pitch	Inch	SPANN-BOY® TS with arc segment profile	SPANN-BOY® TS with sprocket	SPANN-BOX® size 0	SPANN-BOX® size 30	SPANN-BOX® size 1	SPANN-BOX® size 2
DIN ISO	mm	Inch	SPANN-BOY® TS with arc segment profile	SPANN-BOY® TS with sprocket	SPANN-BOX® size 0	SPANN-BOX® size 30	SPANN-BOX® size 1	SPANN-BOX® size 2
Unspecified chains with a width of up to 15mm ²⁾			2)	2)	2)	2)
06B	9,525	3/8
08B	12,7	1/2
10B	15,875	5/8
12B	19,05	3/4
16B	25,4	1
20B	31,75	1 ¼
24B	38,1	1 ½
28B	44,45	1 ¾
32B	50,8	2
40B	63,5	2 ½
48B	76,2	3

1) En las cadenas dobles o triples pueden usarse simultáneamente varios tipos de Spann-Box®.
2) Perfil de deslizamiento o rodillo de reenvío con perfil U.

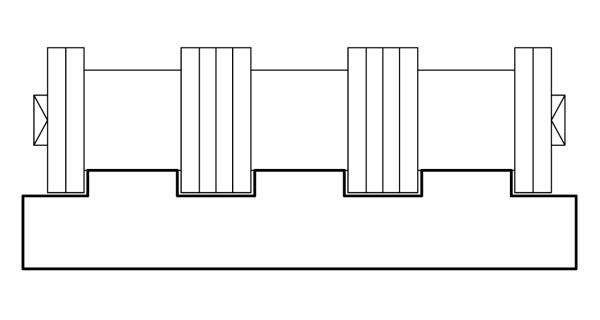

Cadena triple

Murtfeldt Spannsysteme: Kettenspanner für Dreifach-Ketten

Chain	Pitch	Inch	SPANN-BOY® TS	SPANN-BOX® size 0	SPANN-BOX® size 30	SPANN-BOX® size 1	SPANN-BOX® size 2
DIN ISO	mm	Inch	SPANN-BOY® TS	SPANN-BOX® size 0	SPANN-BOX® size 30	SPANN-BOX® size 1	SPANN-BOX® size 2
Unspecified chains width a width of up to 15mm ²⁾
06B	9,525	3/8
08B	12,7	1/2
10B	15,875	5/8
12B	19,05	3/4
16B	25,4	1
20B	31,75	1 ¼
24B	38,1	1 ½					1)
28B	44,45	1 ¾					1)
32B	50,8	2					1)
40B	63,5	2 ½					1)
48B	76,2	3					1)

1) En las cadenas dobles o triples pueden usarse simultáneamente varios tipos de Spann-Box®.
2) Perfil de deslizamiento o rodillo de reenvío con perfil U.

Explicación de símbolos: Símbolos de perfil para tablas de selección

Murtfeldt Spannsysteme - Kettenspanner: Bogenprofil

Perfil de arco

Forma de perfil de deslizamiento mecánicamente más favorable
Contacto simultáneo con varios rodillos
Protección óptima de la cadena

Murtfeldt Spannsysteme - Kettenspanner: Umlenkprofil

Perfil de reenvío

Reenvío de 180°
El reenvío de 180° permite aprovechar doblemente el recorrido de tensado más largo

Murtfeldt Spannsysteme - Kettenspanner: Blockprofil

Perfil de bloque

Adecuado para cadenas especialmente pesadas y fuerzas de masa elevadas
Perfil de deslizamiento y núcleo de tensado fabricado de una pieza
Sin uniones roscadas
Estabilidad elevada
Los 300 mm de perfil de deslizamiento garantizan un soporte para muchos rodillos en cadenas con un paso grande

Murtfeldt Spannsysteme - Kettenspanner: Halbkreisprofil
