Racores T para manguera

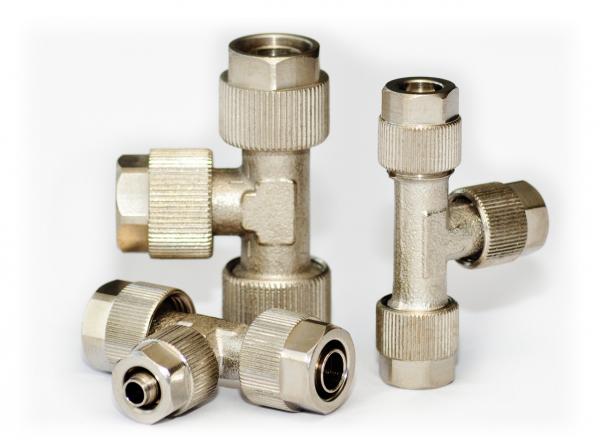

Racores T para manguera - Sistemas de lubricado para racores - Murtfeldt GmbH Kunststoffe - Abbildung 1

Para visualizar completamente esta área de productos debe seleccionar la representación de escritorio.

Para visualizar completamente esta área de productos debe cambiar al formato horizontal de su tableta.

tipo para manguera D/d conexión G ancho nominal L2 L7 D1 S1 D2 S2 S Número de artículo CAD
154M - 6/4 6/4 6/4 3.3 21.5 21.5 11.5 10 11.5 10 8 313200014
154M - 8/6 - 6/4 8/6 6/4 5,3/3,3 21.5 21.5 13.5 12 11.5 10 8 313200015
154M - 8/6 8/6 8/6 5.3 21.5 21.5 13.5 12 13.5 12 8 313200016
154M - 10/8 - 6/4 10/8 6/4 7/3,3 24 23 15.5 13 11.5 10 10 313200017
154M - 10/8 - 8/6 10/8 8/6 7/5,3 24 23 15.5 13 13.5 12 10 313200018
154M - 10/8 10/8 10/8 7 24 24 15.5 13 15.5 13 10 313200019

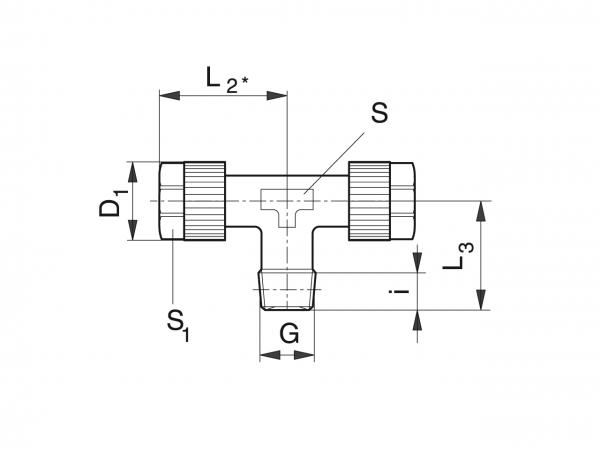

Racores T para manguera - Sistemas de lubricado para racores - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
