Guiado de curvas para cadenas planas de charnelas con guiado TAB

Su selección

Variante seleccionada

Artículos seleccionados:

Todos los artículos:

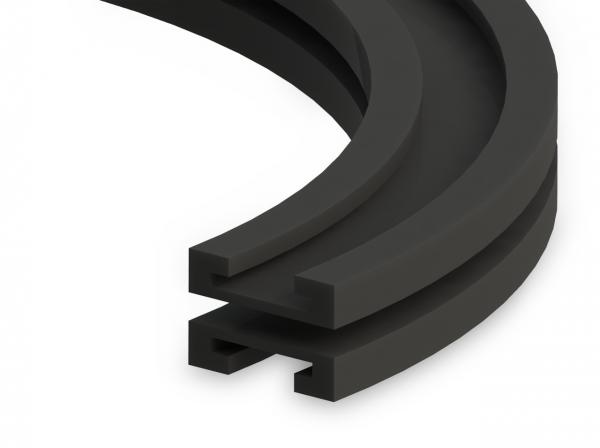

Guiado de curvas para cadenas planas de charnelas con guiado TAB - Perfiles para transportar - Murtfeldt GmbH Kunststoffe - Abbildung 1

Para visualizar completamente esta área de productos debe seleccionar la representación de escritorio.

Para visualizar completamente esta área de productos debe cambiar al formato horizontal de su tableta.

tipo extremos rectos (100 mm) aplicación para tipo de cadena número de vías de guiado B a R1 b1 b2 H h1 h2 Número de artículo CAD
extremos rectos sí 1 vía T500/1GE con SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 1 100 90 500 45 70 25 10.6 19 321020076
extremos rectos sí 1 vía T860/1GE con SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 1 100 90 860 45 70 25 10.6 19 321020082
extremos rectos sí 1 vía T610/1GE con SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 1 125 120 610 45 70 25 10.6 19 321020087
extremos rectos sí 1 vía T610/1GE con SS881TAB-K750, SSC8811TAB-K750 1 200 195 610 45 70 25 10.6 19 321020091
extremos rectos sí 1 vía T610/1GE con LF882TAB-K450 1 125 120 610 58 90 32 21 26 321020094
extremos rectos sí 1 vía T610/1GE con LF882TAB-K750 1 200 195 610 58 90 32 21 26 321020097
extremos rectos sí 1 vía T610/1GE con LF882TAB-K1000 1 265 260 610 58 90 32 21 26 321020099
extremos rectos sí 1 vía T610/1GE con LF882TAB-K1200 1 320 310 610 58 90 32 21 26 321020100
extremos rectos sí 2 vías T500/2GE con SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 2 190 90 500 45 70 25 10.6 19 321020077
extremos rectos sí 2 vías T860/2GE con SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 2 190 90 860 45 70 25 10.6 19 321020083
extremos rectos sí 2 vías T610/2GE con SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 2 245 120 610 45 70 25 10.6 19 321020088
extremos rectos sí 2 vías T610/2GE con SS881TAB-K750, SSC8811TAB-K750 2 395 195 610 45 70 25 10.6 19 321020092
extremos rectos sí 2 vías T610/2GE con LF882TAB-K450 2 245 120 610 58 90 32 21 26 321020095
extremos rectos sí 2 vías T610/2GE con LF882TAB-K750 2 395 195 610 58 90 32 21 26 321020098
extremos rectos sí 3 vías T500/3GE con SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 3 280 90 500 45 70 25 10.6 19 321020078
extremos rectos sí 3 vías T860/3GE con SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 3 280 90 860 45 70 25 10.6 19 321020084
extremos rectos sí 3 vías T610/3GE con SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 3 365 120 610 45 70 25 10.6 19 321020089
extremos rectos sí 3 vías T610/3GE con SS881TAB-K750, SSC8811TAB-K750 3 590 195 610 45 70 25 10.6 19 321020093
extremos rectos sí 3 vías T610/3GE con LF882TAB-K450 3 365 120 610 58 90 32 21 26 321020096
extremos rectos sí 4 vías T500/4GE con SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 4 370 90 500 45 70 25 10.6 19 321020079
extremos rectos sí 4 vías T860/4GE con SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 4 370 90 860 45 70 25 10.6 19 321020085
extremos rectos sí 4 vías T610/4GE con SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 4 485 120 610 45 70 25 10.6 19 321020090
extremos rectos sí 5 vías T500/5GE con SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 5 460 90 500 45 70 25 10.6 19 321020080
extremos rectos sí 5 vías T860/5GE con SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 5 460 90 860 45 70 25 10.6 19 321020086
extremos rectos sí 6 vías T500/6GE con SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 6 550 90 500 45 70 25 10.6 19 321020081
extremos rectos no 1 vía T500/1 sin SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 1 100 90 500 45 70 25 10.6 19 321020026
extremos rectos no 1 vía T860/1 sin SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 1 100 90 860 45 70 25 10.6 19 321020046
extremos rectos no 1 vía T610/1 sin SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 1 125 120 610 45 70 25 10.6 19 321020032
extremos rectos no 1 vía T610/1 sin SS881TAB-K750, SSC8811TAB-K750 1 200 195 610 45 70 25 10.6 19 321020036
extremos rectos no 1 vía T610/1 sin LF882TAB-K450 1 125 120 610 58 90 32 21 26 321020039
extremos rectos no 1 vía T610/1 sin LF882TAB-K750 1 200 195 610 58 90 32 21 26 321020042
extremos rectos no 1 vía T610/1 sin LF882TAB-K1000 1 265 260 610 58 90 32 21 26 321020044
extremos rectos no 1 vía T610/1 sin LF882TAB-K1200 1 320 310 610 58 90 32 21 26 321020045
extremos rectos no 2 vías T500/2 sin SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 2 190 90 500 45 70 25 10.6 19 321020027
extremos rectos no 2 vías T860/2 sin SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 2 190 90 860 45 70 25 10.6 19 321020047
extremos rectos no 2 vías T610/2 sin SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 2 245 120 610 45 70 25 10.6 19 321020033
extremos rectos no 2 vías T610/2 sin SS881TAB-K750, SSC8811TAB-K750 2 395 195 610 45 70 25 10.6 19 321020037
extremos rectos no 2 vías T610/2 sin LF882TAB-K450 2 245 120 610 58 90 32 21 26 321020040
extremos rectos no 2 vías T610/2 sin LF882TAB-K750 2 395 195 610 58 90 32 21 26 321020043
extremos rectos no 3 vías T500/3 sin SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 3 280 90 500 45 70 25 10.6 19 321020028
extremos rectos no 3 vías T860/3 sin SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 3 280 90 860 45 70 25 10.6 19 321020048
extremos rectos no 3 vías T610/3 sin SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 3 365 120 610 45 70 25 10.6 19 321020034
extremos rectos no 3 vías T610/3 sin SS881TAB-K750, SSC8811TAB-K750 3 590 195 610 45 70 25 10.6 19 321020038
extremos rectos no 3 vías T610/3 sin LF882TAB-K450 3 365 120 610 58 90 32 21 26 321020041
extremos rectos no 4 vías T500/4 sin SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 4 370 90 500 45 70 25 10.6 19 321020029
extremos rectos no 4 vías T860/4 sin SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 4 370 90 860 45 70 25 10.6 19 321020049
extremos rectos no 4 vías T610/4 sin SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 4 485 120 610 45 70 25 10.6 19 321020035
extremos rectos no 5 vías T500/5 sin SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 5 460 90 500 45 70 25 10.6 19 321020030
extremos rectos no 5 vías T860/5 sin SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 5 460 90 860 45 70 25 10.6 19 321020050
extremos rectos no 6 vías T500/6 sin SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 6 550 90 500 45 70 25 10.6 19 321020031

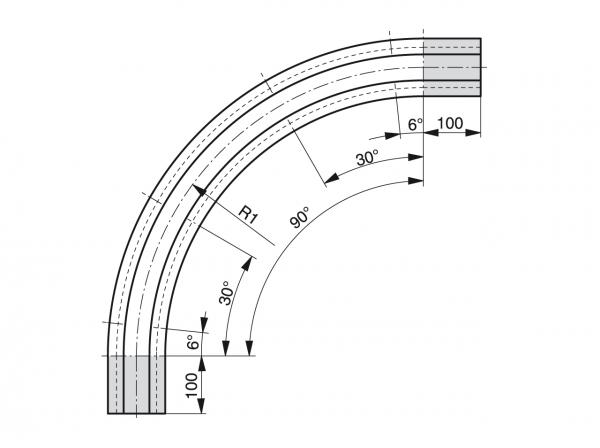

Guiado de curvas para cadenas planas de charnelas con guiado TAB - Perfiles para transportar - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

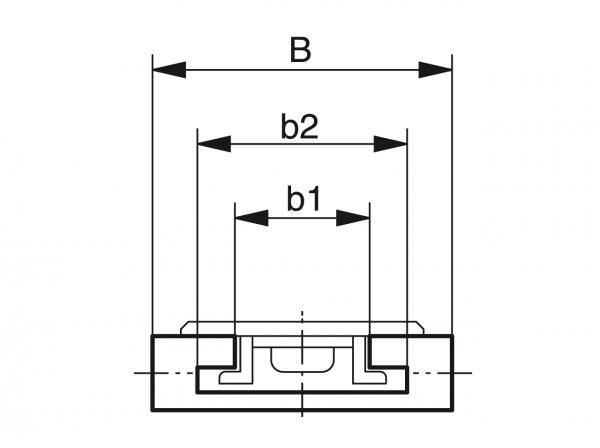

Guiado de curvas para cadenas planas de charnelas con guiado TAB - Perfiles para transportar - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2

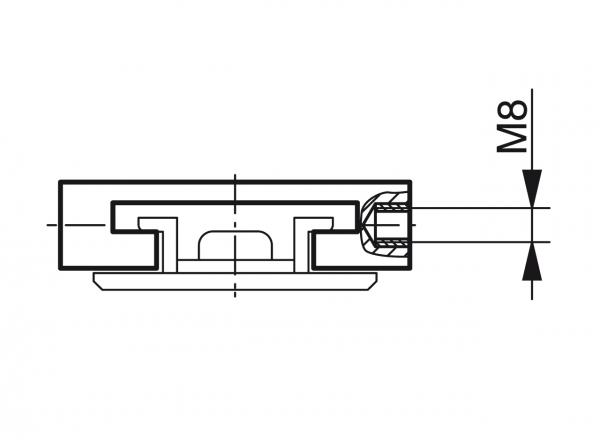

Guiado de curvas para cadenas planas de charnelas con guiado TAB - Perfiles para transportar - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 3

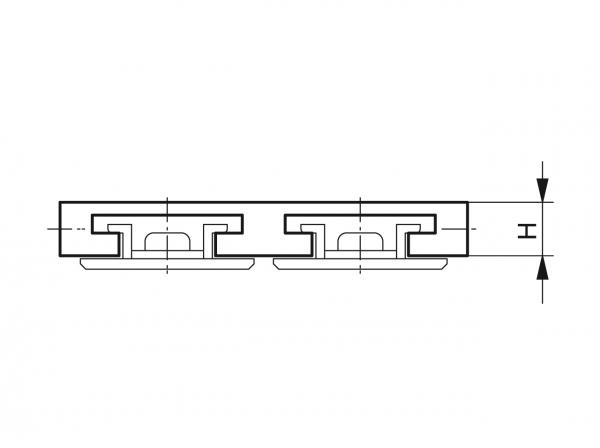

Guiado de curvas para cadenas planas de charnelas con guiado TAB - Perfiles para transportar - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 4
