Perfiles C de acero

Su selección

Variante seleccionada

Artículos seleccionados:

Todos los artículos:

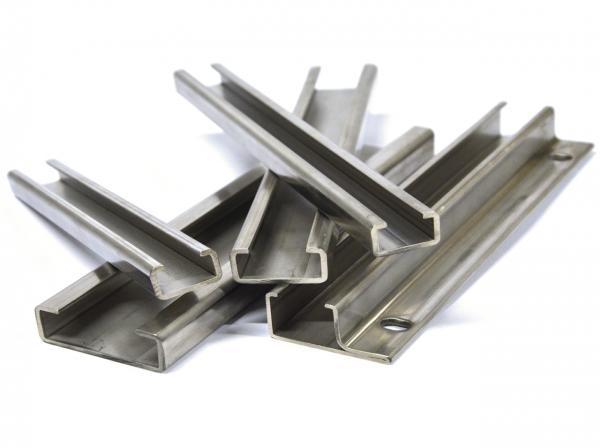

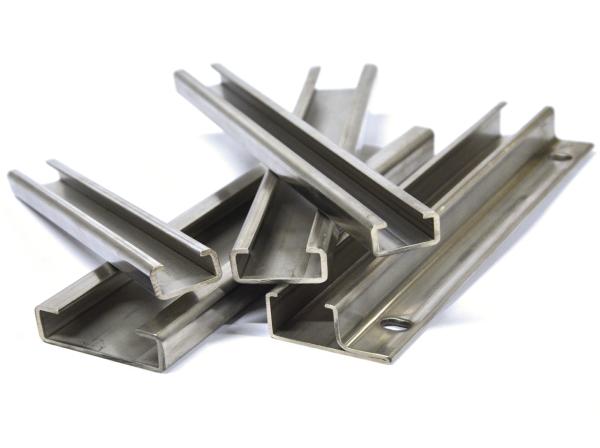

Perfiles C de acero - Perfiles C de acero - Murtfeldt GmbH Kunststoffe - Abbildung 1

  • Perfil C1 – C13

Para visualizar completamente esta área de productos debe seleccionar la representación de escritorio.

Para visualizar completamente esta área de productos debe cambiar al formato horizontal de su tableta.

perfil C B b H s L p Número de artículo CAD
acero zincado C profile (3,048mm 10 ft.) C1 24 5.2 17.5 1 - - 351120001
acero zincado C profile (3,048mm 10 ft.) C3 20 10 10 1.5 - - 351120003
acero zincado C profile (3,048mm 10 ft.) C4 50 10 35 2 - - 351120004
acero zincado C profile (3,048mm 10 ft.) C5 28 14 12 2 - - 351120005
acero zincado C profile (3,048mm 10 ft.) C6 80 10 65 2 - - 351120006
acero zincado C profile (3,048mm 10 ft.) C7 28 16 14 2.5 - - 351120007
acero zincado C profile (3,048mm 10 ft.) C9 38 22 18 2.5 - - 351120009
acero zincado C profile (3,048mm 10 ft.) C10 30 24 20 1.5 - - 351120010
acero zincado C profile (3,048mm 10 ft.) C11 45 40 31 2 - - 351120011
acero zincado C profile (3,048mm 10 ft.) C12 60 20 36 2.5 - - 351120012
acero zincado C profile (3,048mm 10 ft.) C13 65 55 40 3 - - 351120013
acero zincado C profile (3,048mm 10 ft.) C14H 31 25 20 2 47 200 mm 351120014
acero zincado C profile (3,048mm 10 ft.) C15V 31 25 20 2 53 200 mm 351120015
acero inoxidable (V2A) C profile (3,048mm 10 ft.) C1 24 5.2 17.5 1 - - 351120101
acero inoxidable (V2A) C profile (3,048mm 10 ft.) C3 20 10 10 1.5 - - 351120103
acero inoxidable (V2A) C profile (3,048mm 10 ft.) C4 50 10 35 2 - - 351120104
acero inoxidable (V2A) C profile (3,048mm 10 ft.) C5 28 12 14 2 - - 351120105
acero inoxidable (V2A) C profile (3,048mm 10 ft.) C6 80 10 65 2 - - 351120106
acero inoxidable (V2A) C profile (3,048mm 10 ft.) C7 28 16 14 2.5 - - 351120107
acero inoxidable (V2A) C profile (3,048mm 10 ft.) C9 38 22 18 2.5 - - 351120109
acero inoxidable (V2A) C profile (3,048mm 10 ft.) C10 30 24 20 1.5 - - 351120110
acero inoxidable (V2A) C profile (3,048mm 10 ft.) C11 45 40 31 2 - - 351120111
acero inoxidable (V2A) C profile (3,048mm 10 ft.) C12 60 20 36 2.5 - - 351120112
acero inoxidable (V2A) C profile (3,048mm 10 ft.) C13 65 55 40 3 - - 351120113
acero inoxidable (V2A) C profile (3,048mm 10 ft.) C14H 31 25 20 2 47 200 mm 351120114
acero inoxidable (V2A) C profile (3,048mm 10 ft.) C15V 31 25 20 2 53 200 mm 351120115
acero zincado perfil C (2.000 mm) C1 24 17.5 5.2 1 - 351020001
acero zincado perfil C (2.000 mm) C3 20 10 10 1.5 - 351020003
acero zincado perfil C (2.000 mm) C4 50 35 10 2 - 351020004
acero zincado perfil C (2.000 mm) C5 28 14 12 2 - 351020005
acero zincado perfil C (2.000 mm) C6 80 65 10 2 - 351020006
acero zincado perfil C (2.000 mm) C7 28 14 16 2.5 - 351020007
acero zincado perfil C (2.000 mm) C9 38 22 18 2.5 - 351020009
acero zincado perfil C (2.000 mm) C10 30 20 24 1.5 - 351020010
acero zincado perfil C (2.000 mm) C11 45 31 40 2 - 351020011
acero zincado perfil C (2.000 mm) C12 60 36 20 2.5 - 351020012
acero zincado perfil C (2.000 mm) C13 65 40 55 3 - 351020013
acero zincado perfil C (2.000 mm) C14 H 31 20 25 2 47 - 351020014
acero zincado perfil C (2.000 mm) C15 V 31 20 25 2 53 - 351020015
acero zincado perfil C (3.000 mm) C1 24 17.5 5.2 1 - 351030001
acero zincado perfil C (3.000 mm) C3 20 10 10 1.5 - 351030003
acero zincado perfil C (3.000 mm) C3 20 10 10 1.5 - 351030103
acero zincado perfil C (3.000 mm) C5 28 14 12 2 - 351030005
acero zincado perfil C (3.000 mm) C9 38 22 18 2.5 - 351030009
acero zincado perfil C (3.000 mm) C14 H 31 20 25 2 47 - 351030014
acero zincado perfil C (3.000 mm) C15 V 31 20 25 2 53 - 351030015
acero zincado perfil C (6.000 mm) C1 24 17.5 5.2 1 - 351060001
acero zincado perfil C (6.000 mm) C3 20 10 10 1.5 - 351060003
acero zincado perfil C (6.000 mm) C4 50 35 10 2 - 351060004
acero zincado perfil C (6.000 mm) C5 28 14 12 2 - 351060005
acero zincado perfil C (6.000 mm) C6 80 65 10 2 - 351060006
acero zincado perfil C (6.000 mm) C7 28 14 16 2.5 - 351060007
acero zincado perfil C (6.000 mm) C9 38 22 18 2.5 - 351060009
acero zincado perfil C (6.000 mm) C10 30 20 24 1.5 - 351060010
acero zincado perfil C (6.000 mm) C11 45 31 40 2 - 351060011
acero zincado perfil C (6.000 mm) C12 60 36 20 2.5 - 351060012
acero zincado perfil C (6.000 mm) C13 65 40 55 3 - 351060013
acero zincado perfil C (6.000 mm) C14 H 31 20 25 2 47 - 351060014
acero zincado perfil C (6.000 mm) C15 V 31 20 25 2 53 - 351060015
acero zincado perfil C (longitud fija) C1 24 17.5 5.2 1 - 351090001
acero zincado perfil C (longitud fija) C3 20 10 10 1.5 - 351090003
acero zincado perfil C (longitud fija) C4 50 35 10 2 - 351090004
acero zincado perfil C (longitud fija) C5 28 14 12 2 - 351090005
acero zincado perfil C (longitud fija) C6 80 65 10 2 - 351090006
acero zincado perfil C (longitud fija) C7 28 14 16 2.5 - 351090007
acero zincado perfil C (longitud fija) C9 38 22 18 2.5 - 351090009
acero zincado perfil C (longitud fija) C10 30 20 24 1.5 - 351090010
acero zincado perfil C (longitud fija) C11 45 31 40 2 - 351090011
acero zincado perfil C (longitud fija) C12 60 36 20 2.5 - 351090012
acero zincado perfil C (longitud fija) C13 65 40 55 3 - 351090013
acero zincado perfil C (longitud fija) C14 H 31 20 25 2 47 - 351090014
acero zincado perfil C (longitud fija) C15 V 31 20 25 2 53 - 351090015
Nongalvanized steel perfil C (6.000 mm) C3 20 10 10 1.5 - 351060203
Nongalvanized steel perfil C (6.000 mm) C5 28 14 12 2 - 351060205
Nongalvanized steel perfil C (6.000 mm) C7 28 14 16 2.5 - 351060207
Nongalvanized steel perfil C (6.000 mm) C9 38 22 18 2.5 - 351060209
Nongalvanized steel perfil C (6.000 mm) C10 30 20 24 1.5 - 351060210
Nongalvanized steel perfil C (6.000 mm) C11 45 31 40 2 - 351060211
Nongalvanized steel perfil C (6.000 mm) C15 V 31 20 25 2 53 - 351060215
Nongalvanized steel perfil C (longitud fija) C3 20 10 10 1.5 - 351090203
Nongalvanized steel perfil C (longitud fija) C5 28 14 12 2 - 351090205
Nongalvanized steel perfil C (longitud fija) C7 28 14 16 2.5 - 351090207
Nongalvanized steel perfil C (longitud fija) C9 38 22 18 2.5 - 351090209
Nongalvanized steel perfil C (longitud fija) C10 30 20 24 1.5 - 351090210
Nongalvanized steel perfil C (longitud fija) C11 45 31 40 2 - 351090211
Nongalvanized steel perfil C (longitud fija) C15 V 31 20 25 2 53 - 351090215
acero inoxidable (V2A) perfil C (2.000 mm) C1 24 17.5 5.2 1 - 351020101
acero inoxidable (V2A) perfil C (2.000 mm) C3 20 10 10 1.5 - 351020103
acero inoxidable (V2A) perfil C (2.000 mm) C4 50 35 10 2 - 351020104
acero inoxidable (V2A) perfil C (2.000 mm) C5 28 14 12 2 - 351020105
acero inoxidable (V2A) perfil C (2.000 mm) C6 80 65 10 2 - 351020106
acero inoxidable (V2A) perfil C (2.000 mm) C7 28 14 16 2.5 - 351020107
acero inoxidable (V2A) perfil C (2.000 mm) C9 38 22 18 2.5 - 351020109
acero inoxidable (V2A) perfil C (2.000 mm) C10 30 20 24 1.5 - 351020110
acero inoxidable (V2A) perfil C (2.000 mm) C11 45 31 40 2 - 351020111
acero inoxidable (V2A) perfil C (2.000 mm) C12 60 36 20 2.5 - 351020112
acero inoxidable (V2A) perfil C (2.000 mm) C13 65 40 55 3 - 351020113
acero inoxidable (V2A) perfil C (2.000 mm) C14 H 31 20 25 2 47 - 351020114
acero inoxidable (V2A) perfil C (2.000 mm) C15 V 31 20 25 2 53 - 351020115
acero inoxidable (V2A) perfil C (3.000 mm) C1 24 17.5 5.2 1 - 351030101
acero inoxidable (V2A) perfil C (3.000 mm) C5 28 14 12 2 - 351030105
acero inoxidable (V2A) perfil C (3.000 mm) C9 38 22 18 2.5 - 351030109
acero inoxidable (V2A) perfil C (3.000 mm) C14 H 31 20 25 2 47 - 351030114
acero inoxidable (V2A) perfil C (3.000 mm) C15 V 31 20 25 2 53 - 351030115
acero inoxidable (V2A) perfil C (6.000 mm) C1 24 17.5 5.2 1 - 351060101
acero inoxidable (V2A) perfil C (6.000 mm) C3 20 10 10 1.5 - 351060103
acero inoxidable (V2A) perfil C (6.000 mm) C4 50 35 10 2 - 351060104
acero inoxidable (V2A) perfil C (6.000 mm) C5 28 14 12 2 - 351060105
acero inoxidable (V2A) perfil C (6.000 mm) C6 80 65 10 2 - 351060106
acero inoxidable (V2A) perfil C (6.000 mm) C7 28 14 16 2.5 - 351060107
acero inoxidable (V2A) perfil C (6.000 mm) C9 38 22 18 2.5 - 351060109
acero inoxidable (V2A) perfil C (6.000 mm) C10 30 20 24 1.5 - 351060110
acero inoxidable (V2A) perfil C (6.000 mm) C11 45 31 40 2 - 351060111
acero inoxidable (V2A) perfil C (6.000 mm) C12 60 36 20 2.5 - 351060112
acero inoxidable (V2A) perfil C (6.000 mm) C13 65 40 55 3 - 351060113
acero inoxidable (V2A) perfil C (6.000 mm) C14 H 31 20 25 2 47 - 351060114
acero inoxidable (V2A) perfil C (6.000 mm) C15 V 31 20 25 2 53 - 351060115
acero inoxidable (V2A) perfil C (longitud fija) C1 24 17.5 5.2 1 - 351090101
acero inoxidable (V2A) perfil C (longitud fija) C3 20 10 10 1.5 - 351090103
acero inoxidable (V2A) perfil C (longitud fija) C4 50 35 10 2 - 351090104
acero inoxidable (V2A) perfil C (longitud fija) C5 28 14 12 2 - 351090105
acero inoxidable (V2A) perfil C (longitud fija) C6 80 65 10 2 - 351090106
acero inoxidable (V2A) perfil C (longitud fija) C7 28 14 16 2.5 - 351090107
acero inoxidable (V2A) perfil C (longitud fija) C9 38 22 18 2.5 - 351090109
acero inoxidable (V2A) perfil C (longitud fija) C10 30 20 24 1.5 - 351090110
acero inoxidable (V2A) perfil C (longitud fija) C11 45 31 40 2 - 351090111
acero inoxidable (V2A) perfil C (longitud fija) C12 60 36 20 2.5 - 351090112
acero inoxidable (V2A) perfil C (longitud fija) C13 65 40 55 3 - 351090113
acero inoxidable (V2A) perfil C (longitud fija) C14 H 31 20 25 2 47 - 351090114
acero inoxidable (V2A) perfil C (longitud fija) C15 V 31 20 25 2 53 - 351090115

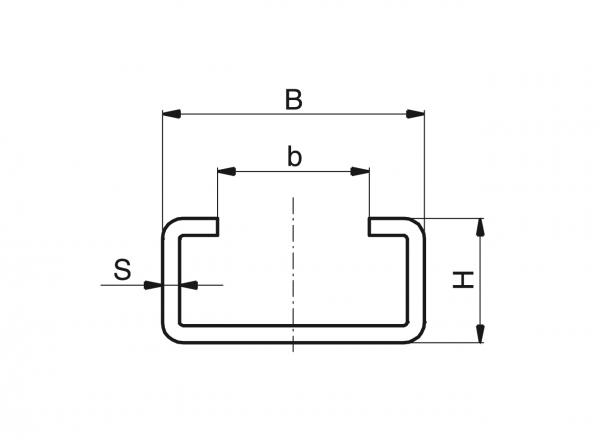

Perfiles C de acero - Perfiles C de acero - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

  • Perfil C1 – C13

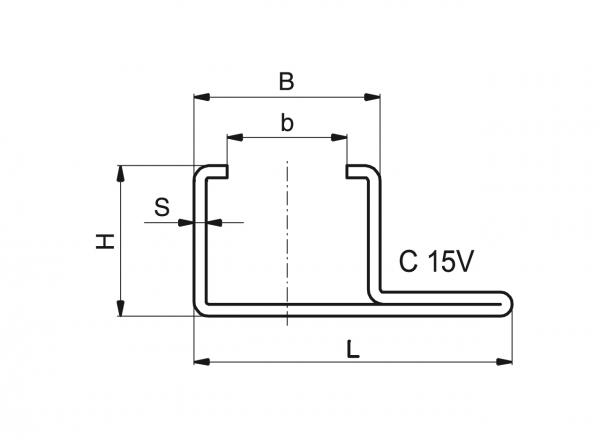

Perfiles C de acero - Perfiles C de acero - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2


Perfiles C de acero - Perfiles C de acero - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 3

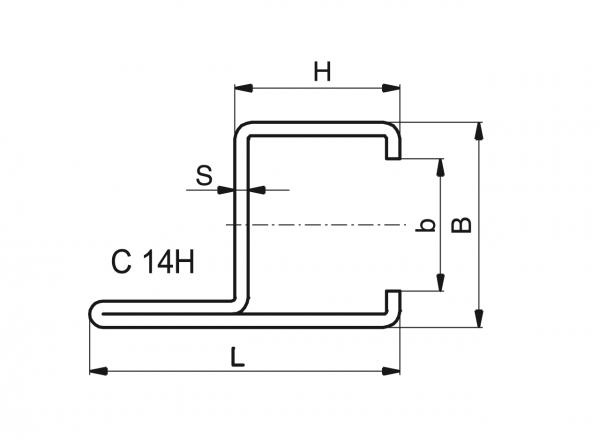

Perfiles C de acero - Perfiles C de acero - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 4

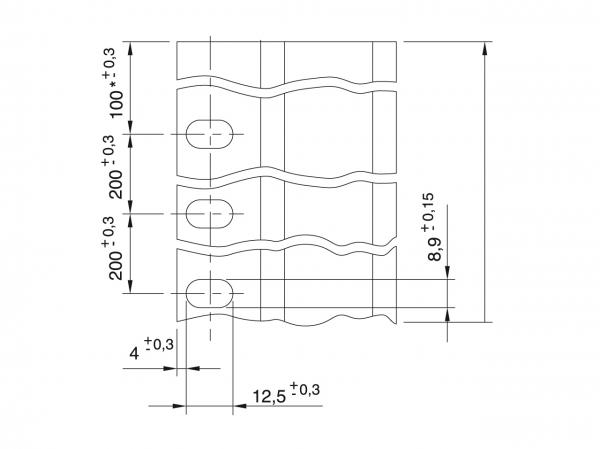

  • Perfiles de acero C 14H y C 15V con perforación en la oreja de sujeción
  • Tolerancia acumulada de distancia entre agujeros: máx. 0,75 mm/m.
  • *E aplica sólo para los perfiles con dimensiones estándar de 2000 mm, 3000 mm y 6000 mm. Para dimensiones intermedias se aplican tolerancias más grandes debido a la produccion.
