Tipo TS

Propiedades

Tolerancia en la sección de perfil de plástico Tolerancia de longitud

Su selección

Variante seleccionada

Artículos seleccionados:

Todos los artículos:

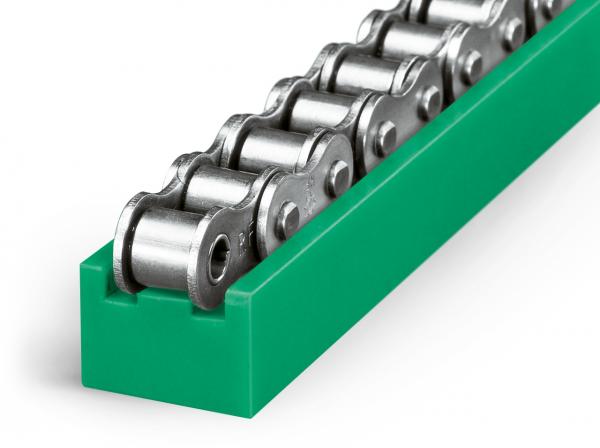

Tipo TS - Guías de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Abbildung 1

Para visualizar completamente esta área de productos debe seleccionar la representación de escritorio.

Para visualizar completamente esta área de productos debe cambiar al formato horizontal de su tableta.

n.º de cadena DIN 8187 medida de cadena en pulgadas B H b1 b2 h1 h2 Número de artículo CAD
material original "S"® verde perfil S (2.000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 3/8" x 3/16" 20 10 3.7 11 2.3 0.7 221150011
material original "S"® verde perfil S (2.000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 1/2" x 5/16" 25 10 6.3 15.5 2.4 1.8 221150012
material original "S"® verde perfil S (2.000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 5/8" x 3/8" 30 15 7.5 19.5 2.8 2.3 221150013
material original "S"® verde perfil S (2.000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 3/4" x 1/2" 35 15 10.1 24.4 3.5 2.7 221150014
material original "S"® verde perfil S (2.000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (ASA/JIS 80) 1" x 5/8" 40 20 12.6 31.3 4.7 3.6 221150015
material original "S"® verde perfil S (2.000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 1 1/4" x 3/4" 50 25 15.1 38.4 6.4 4.3 221150016
material original "S"® verde perfil S (2.000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 24A-1 (ASA/JIS 120) 1 1/2" x 1" 60 30 20.2 48.6 8 5 221150017
material original "S"® verde perfil S (2.000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 28A-1 (ASA/JIS 140) 1 3/4" x 1" 70 30 20.2 52.5 9.7 5.7 221150018
material original "S"® verde perfil S (2.000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 32A-1 (ASA/JIS 160) 2" x 1 1/4" 80 35 25.2 62.5 10.3 6.4 221150019
material original "S"® verde S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 3/8" x 3/16" 20 10 3.7 11 2.3 0.7 221160002
material original "S"® verde S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 1/2" x 5/16" 25 10 6.3 15.5 2.4 1.8 221160003
material original "S"® verde S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 5/8" x 3/8" 30 15 7.5 19.5 2.8 2.3 221160004
material original "S"® verde S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 3/4" x 1/2" 35 15 10.1 24.4 3.5 2.7 221160005
material original "S"® verde S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (ASA/JIS 80) 1" x 5/8" 40 20 12.6 31.3 4.7 3.6 221160006
material original "S"® verde S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 1 1/4" x 3/4" 50 25 15.1 38.4 6.4 4.3 221160007
material original "S"® verde S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 24A-1 (ASA/JIS 120) 1 1/2" x 1" 60 30 20.2 48.6 8 5 221160008
material original "S"® verde S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 28A-1 (ASA/JIS 140) 1 3/4" x 1" 70 30 20.2 52.5 9.7 5.7 221160009
material original "S"® verde S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 32A-1 (ASA/JIS 160) 2" x 1 1/4" 80 35 25.2 62.5 10.3 6.4 221160010
material original "S"® verde perfil S (longitud fija) DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 3/8" x 3/16" 20 10 3.7 11 2.3 0.7 221150111
material original "S"® verde perfil S (longitud fija) DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 1/2" x 5/16" 25 10 6.3 15.5 2.4 1.8 221150112
material original "S"® verde perfil S (longitud fija) DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 5/8" x 3/8" 30 15 7.5 19.5 2.8 2.3 221150113
material original "S"® verde perfil S (longitud fija) DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 3/4" x 1/2" 35 15 10.1 24.4 3.5 2.7 221150114
material original "S"® verde perfil S (longitud fija) DIN 8188 (ASA/JIS) DIN 8188 - 16A-2 (ASA/JIS 81) 1" x 5/8" 40 20 12.6 31.3 4.7 3.6 221150115
material original "S"® verde perfil S (longitud fija) DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 1 1/4" x 3/4" 50 25 15.1 38.4 6.4 4.3 221150116
material original "S"® verde perfil S (longitud fija) DIN 8188 (ASA/JIS) DIN 8188 - 24A-1 (ASA/JIS 120) 1 1/2" x 1" 60 30 20.2 48.6 8 5 221150117
material original "S"® verde perfil S (longitud fija) DIN 8188 (ASA/JIS) DIN 8188 - 28A-1 (ASA/JIS 140) 1 3/4" x 1" 70 30 20.2 52.5 9.7 5.7 221150118
material original "S"® verde perfil S (longitud fija) DIN 8188 (ASA/JIS) DIN 8188 - 32A-1 (ASA/JIS 160) 2" x 1 1/4" 80 35 25.2 62.5 10.3 6.4 221150119
material original "S"® verde perfil S (2.000 mm) DIN 8187 DIN 8187 - 06B-1 3/8" x 7/32" 20 10 3.8 13 1.5 1.1 221110001
material original "S"® verde perfil S (2.000 mm) DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 20 10 3 12.4 1.6 1.4 221110002
material original "S"® verde perfil S (2.000 mm) DIN 8187 DIN 8187 - 085-1 1/2" x 1/4" 22 10 4.5 15.1 2.2 1.6 221110003
material original "S"® verde perfil S (2.000 mm) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 25 15 5.7 16.3 2.2 1.6 221110004
material original "S"® verde perfil S (2.000 mm) DIN 8187 DIN 8187 5/8" x 1/4" 25 15 4.1 16.1 2.6 2.1 221110005
material original "S"® verde perfil S (2.000 mm) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 28 15 7.4 19.2 2.6 2.1 221110006
material original "S"® verde perfil S (2.000 mm) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 30 20 9.2 21.8 2.4 2.8 221110007
material original "S"® verde perfil S (2.000 mm) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 42 25 15 35 3.5 3.3 221110008
material original "S"® verde perfil S (2.000 mm) DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 50 25 16.8 40 4.2 4 221110009
material original "S"® verde perfil S (longitud fija) DIN 8187 DIN 8187 - 06B-1 3/8" x 7/32" 20 10 3.8 13 1.5 1.1 221110101
material original "S"® verde perfil S (longitud fija) DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 20 10 3 12.4 1.6 1.4 221110102
material original "S"® verde perfil S (longitud fija) DIN 8187 DIN 8187 - 085-1 1/2" x 1/4" 22 10 4.5 15.1 2.2 1.6 221110103
material original "S"® verde perfil S (longitud fija) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 25 15 5.7 16.3 2.2 1.6 221110104
material original "S"® verde perfil S (longitud fija) DIN 8187 DIN 8187 5/8" x 1/4" 25 15 4.1 16.1 2.6 2.1 221110105
material original "S"® verde perfil S (longitud fija) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 28 15 7.4 19.2 2.6 2.1 221110106
material original "S"® verde perfil S (longitud fija) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 30 20 9.2 21.8 2.4 2.8 221110107
material original "S"® verde perfil S (longitud fija) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 42 25 15 35 3.5 3.3 221110108
material original "S"® verde perfil S (longitud fija) DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 50 25 16.8 40 4.2 4 221110109
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 06B-1 3/8" x 7/32" 20 10 3.8 13 1.5 1.1 221120001
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 20 10 3 12.4 1.6 1.4 221120002
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 085-1 1/2" x 1/4" 22 10 4.5 15.1 2.2 1.6 221120003
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 25 15 5.7 16.3 2.2 1.6 221120004
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 5/8" x 1/4" 25 15 4.1 16.1 2.6 2.1 221120005
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 28 15 7.4 19.2 2.6 2.1 221120006
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 30 20 9.2 21.8 2.4 2.8 221120007
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 42 25 15 35 3.5 3.3 221120008
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 50 25 16.8 40 4.2 4 221120009
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 06B-1 3/8" x 7/32" 20 10 3.8 13 1.5 1.1 221120101
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 20 10 3 12.4 1.6 1.4 221120102
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 085-1 1/2" x 1/4" 22 10 4.5 15.1 2.2 1.6 221120103
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 25 15 5.7 16.3 2.2 1.6 221120104
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 5/8" x 1/4" 25 15 4.1 16.1 2.6 2.1 221120105
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 28 15 7.4 19.2 2.6 2.1 221120106
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 30 20 9.2 21.8 2.4 2.8 221120107
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 42 25 15 35 3.5 3.3 221120108
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 50 25 16.8 40 4.2 4 221120109

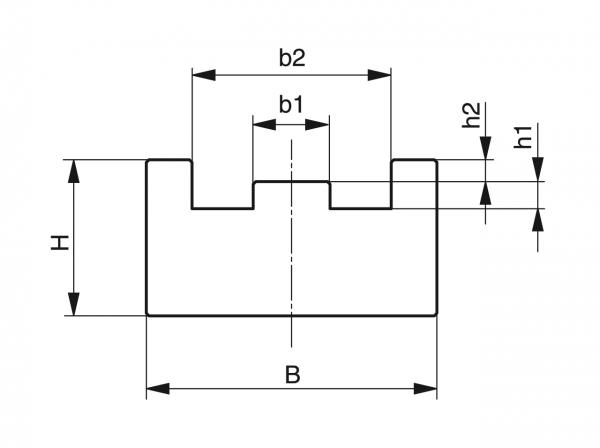

Tipo TS - Guías de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
