Spann-Box® size 0 with semi-circular profile

Characteristics

Plastic housing Track profile U profile for chains with 15mm overall width One pre-tensioned compression spring with 40mm tension distance 25mm adjustment range

Your selection

Selected variant

Articles for selection:

Total articles:

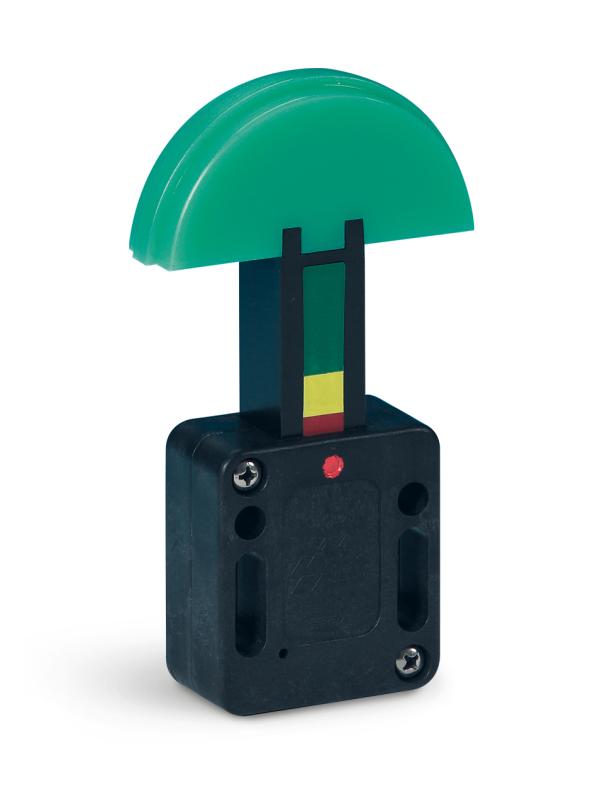

Spann-Box® size 0 with semi-circular profile - Chain tensioners for roller chains - Murtfeldt GmbH Kunststoffe - Abbildung 1

For the full view of this product area, please select the desktop display.

For the full view of this product area, please switch to your tablet's landscape format (horizontal view).

Chain no. DIN 8187 Article ID CAD
Light spring force DIN 8188 (ASA/JIS) DIN 8188 - 04C-1(U-Profil) (ASA/JIS 25) 291000001
Light spring force DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 291000013
Light spring force DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 291000003
Light spring force DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 291000005
Light spring force DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ADA/JIS 60) 291000015
Light spring force DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 291000009
Light spring force DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 291000007
Heavy spring force DIN 8188 (ASA/JIS) DIN 8188 - 04C-1(U-Profil) (ASA/JIS 25) 291000002
Heavy spring force DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 291000016
Heavy spring force DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 291000004
Heavy spring force DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 291000006
Heavy spring force DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ADA/JIS 60) 291000012
Heavy spring force DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 291000010
Heavy spring force DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 291000008
Light spring force DIN 8187 DIN 8187 - ≤ 06B-1 (U-Profil) 281000001
Light spring force DIN 8187 DIN 8187 - 08B-1 / 10B-1 281000003
Light spring force DIN 8187 DIN 8187 - 12B-1 281000005
Light spring force DIN 8187 DIN 8187 - 06B-2 281000007
Light spring force DIN 8187 DIN 8187 - 08B-2 281000009
Light spring force DIN 8187 DIN 8187 - 10B-2 281000011
Heavy spring force DIN 8187 DIN 8187 - ≤ 06B-1 (U-Profil) 281000002
Heavy spring force DIN 8187 DIN 8187 - 08B-1 / 10B-1 281000004
Heavy spring force DIN 8187 DIN 8187 - 12B-1 281000006
Heavy spring force DIN 8187 DIN 8187 - 06B-2 281000008
Heavy spring force DIN 8187 DIN 8187 - 08B-2 281000010
Heavy spring force DIN 8187 DIN 8187 - 10B-2 281000012

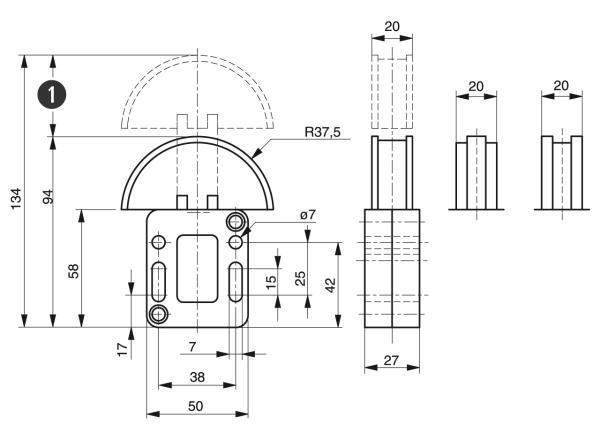

Spann-Box® size 0 with semi-circular profile - Chain tensioners for roller chains - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

  • 1) Tension distance

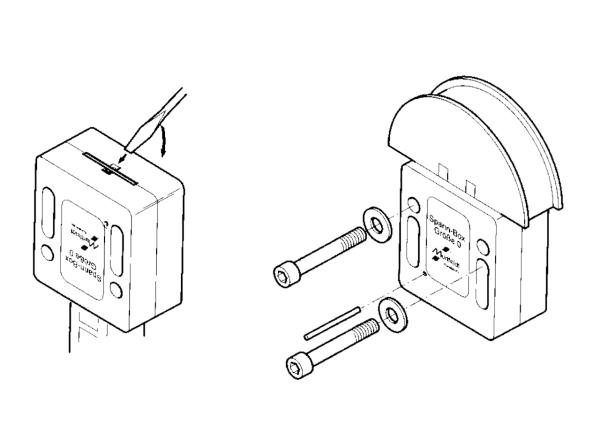

Spann-Box® size 0 with semi-circular profile - Chain tensioners for roller chains - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2

  • Attachment
