Spann-Boy® TS como tensor de correa

con rodillo

Propiedades

Carcasa de acero Dos muelles comprimidos pretensados con un recorrido de tensado de 40 mm Posibilidad de reglaje 44 mm

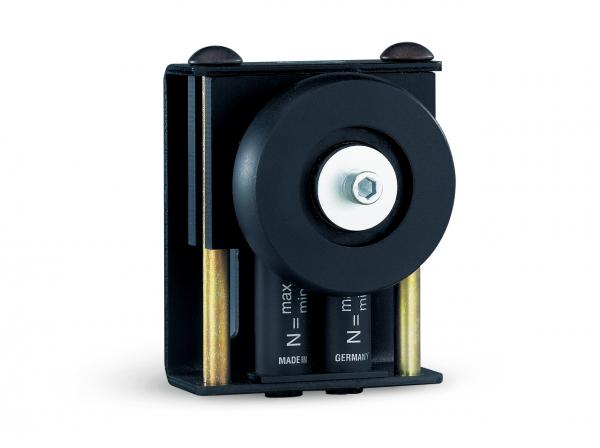

Spann-Boy® TS como tensor de correa - Tensores de correa automáticos - Murtfeldt GmbH Kunststoffe - Abbildung 1

Para visualizar completamente esta área de productos debe seleccionar la representación de escritorio.

Para visualizar completamente esta área de productos debe cambiar al formato horizontal de su tableta.

ancho de rodillo forma de perfil Número de artículo CAD
20 cilíndrico 281160001
20 esférico 281160004
20 correa plana 281160007
20 correa trapezoidal 281160010
20 correa redonda 281160013
30 cilíndrico 281160002
30 esférico 281160005
30 correa plana 281160008
30 correa trapezoidal 281160011
30 correa redonda 281160014
40 cilíndrico 281160003
40 esférico 281160006
40 correa plana 281160009
40 correa trapezoidal 281160012
40 correa redonda 281160015


Spann-Boy® TS como tensor de correa - Tensores de correa automáticos - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

  • 1) Tension distance
  • 2) Elongated hole
