Spann-Boy® TS con rueda de cadena

Propiedades

Carcasa de acero Dos muelles comprimidos pretensados con un recorrido de tensado de 40 mm Posibilidad de reglaje 60 mm

Su selección

Variante seleccionada

Artículos seleccionados:

Todos los artículos:

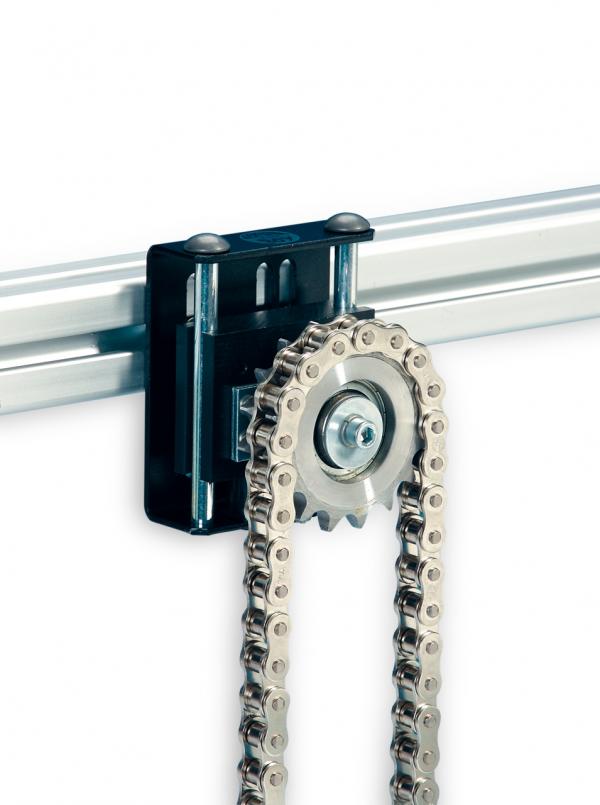

Spann-Boy® TS con rueda de cadena - Tensores de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Abbildung 1

Para visualizar completamente esta área de productos debe seleccionar la representación de escritorio.

Para visualizar completamente esta área de productos debe cambiar al formato horizontal de su tableta.

n.º de cadena DIN 8187 número de dientes Número de artículo CAD
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 21 291260003
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 16 291260005
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 17 291260006
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 16 291260010
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 17 291260011
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 15 291260013
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 16 291260014
fuerza de tensado fuerte DIN 8187 DIN 8187 - 06B-1 20 281260002
fuerza de tensado fuerte DIN 8187 DIN 8187 - 06B-1 21 281260003
fuerza de tensado fuerte DIN 8187 DIN 8187 - 06B-1 23 281260004
fuerza de tensado fuerte DIN 8187 DIN 8187 - 08B-1 16 281260005
fuerza de tensado fuerte DIN 8187 DIN 8187 - 08B-1 17 281260006
fuerza de tensado fuerte DIN 8187 DIN 8187 - 08B-1 18 281260007
fuerza de tensado fuerte DIN 8187 DIN 8187 - 10B-1 14 281260008
fuerza de tensado fuerte DIN 8187 DIN 8187 - 10B-1 15 281260009
fuerza de tensado fuerte DIN 8187 DIN 8187 - 10B-1 16 281260010
fuerza de tensado fuerte DIN 8187 DIN 8187 - 10B-1 17 281260011
fuerza de tensado fuerte DIN 8187 DIN 8187 - 12B-1 13 281260012
fuerza de tensado fuerte DIN 8187 DIN 8187 - 12B-1 15 281260013
fuerza de tensado fuerte DIN 8187 DIN 8187 - 12B-1 16 281260014
fuerza de tensado fuerte DIN 8187 DIN 8187 - 12B-1 17 281260015

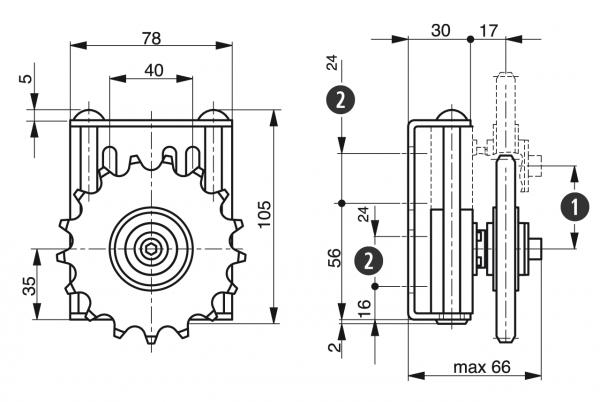

Spann-Boy® TS con rueda de cadena - Tensores de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

  • 1) Recorrido de tensado
  • 2) Agujero oblongo
