Spann-Boy® TS con perfil de arco

Propiedades

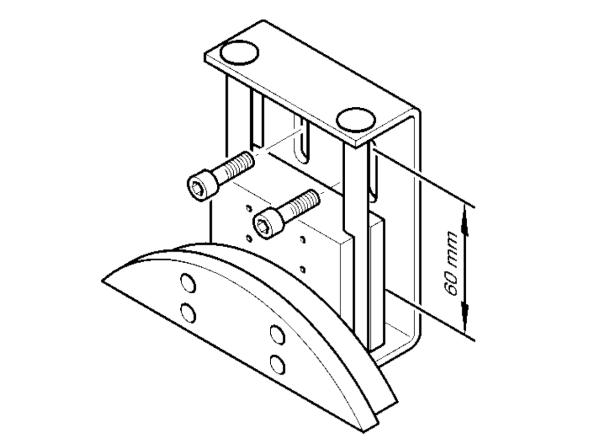

Carcasa de acero Perfil de riel Perfil U para cadenas hasta un ancho total de 15 mm Dos muelles comprimidos pretensados con un recorrido de tensado de 40 mm Posibilidad de reglaje 60 mm

Su selección

Variante seleccionada

Artículos seleccionados:

Todos los artículos:

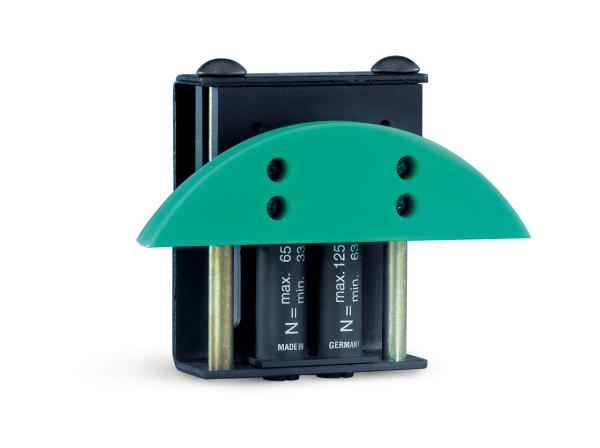

Spann-Boy® TS con perfil de arco - Tensores de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Abbildung 1

Para visualizar completamente esta área de productos debe seleccionar la representación de escritorio.

Para visualizar completamente esta área de productos debe cambiar al formato horizontal de su tableta.

n.º de cadena DIN 8187 B a Número de artículo CAD
acero lacado DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 20 10 291060001
acero lacado DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 20 17.9 291060003
acero lacado DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 20 16.45 291060005
acero lacado DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 20 15.75 291060007
acero lacado DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 20 14.35 291060009
acero lacado DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 20 7.85 291060011
acero lacado DIN 8188 (ASA/JIS) DIN 8188 - 10A-2 (ASA/JIS 50-2) 32 15.15 291060013
acero lacado DIN 8188 (ASA/JIS) DIN 8188 - 06C-3 (ASA/JIS 35-3) 32 10.8 291060017
acero inoxidable (V2A) DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 20 10 292060002
acero inoxidable (V2A) DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 20 17.9 292060004
acero inoxidable (V2A) DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 20 16.45 292060006
acero inoxidable (V2A) DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 20 15.75 292060008
acero inoxidable (V2A) DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 20 14.35 292060010
acero inoxidable (V2A) DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 20 7.85 292060012
acero inoxidable (V2A) DIN 8188 (ASA/JIS) DIN 8188 - 10A-2 (ASA/JIS 50-2) 32 15.15 292060014
acero inoxidable (V2A) DIN 8188 (ASA/JIS) DIN 8188 - 06C-3 (ASA/JIS 35-3) 32 10.8 292060018
acero lacado DIN 8187 DIN 8187 - ≤ 06B-1 (U-Profil) 20 10 281060001
acero lacado DIN 8187 DIN 8187 - 08B-1 20 16.5 281060003
acero lacado DIN 8187 DIN 8187 - 10B-1 20 15.6 281060005
acero lacado DIN 8187 DIN 8187 - 12B-1 20 14.8 281060007
acero lacado DIN 8187 DIN 8187 - 06B-2 20 7.5 281060009
acero lacado DIN 8187 DIN 8187 - 08B-2 32 15.2 281060011
acero lacado DIN 8187 DIN 8187 - 10B-2 32 11.3 281060013
acero lacado DIN 8187 DIN 8187 - 05B-3 20 7.4 281060015
acero lacado DIN 8187 DIN 8187 - 06B-3 32 9.4 281060017
acero inoxidable (V2A) DIN 8187 DIN 8187 - ≤ 06B-1 (U-Profil) 20 10 282060002
acero inoxidable (V2A) DIN 8187 DIN 8187 - 08B-1 20 16.5 282060004
acero inoxidable (V2A) DIN 8187 DIN 8187 - 10B-1 20 15.6 282060006
acero inoxidable (V2A) DIN 8187 DIN 8187 - 12B-1 20 14.8 282060008
acero inoxidable (V2A) DIN 8187 DIN 8187 - 06B-2 20 7.5 282060010
acero inoxidable (V2A) DIN 8187 DIN 8187 - 08B-2 32 15.2 282060012
acero inoxidable (V2A) DIN 8187 DIN 8187 - 10B-2 32 11.3 282060014
acero inoxidable (V2A) DIN 8187 DIN 8187 - 05B-3 20 7.4 282060016
acero inoxidable (V2A) DIN 8187 DIN 8187 - 06B-3 32 9.4 282060018

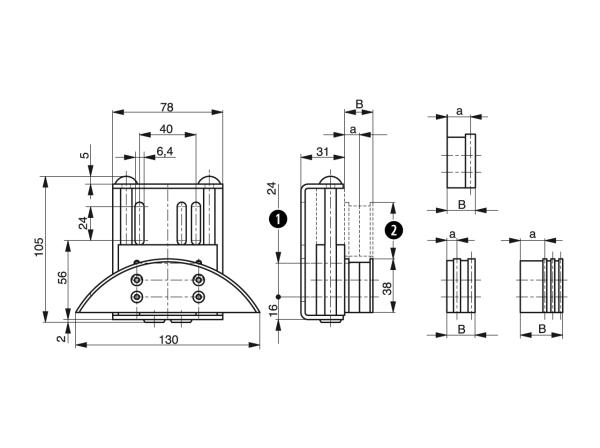

Spann-Boy® TS con perfil de arco - Tensores de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

  • Fijación


Spann-Boy® TS con perfil de arco - Tensores de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2

  • 1) Agujero oblongo
  • 2) Recorrido de tensado
