Spann-Box® tamaño 2 con perfil de arco

Propiedades

Carcasa de acero Perfil de riel Tres muelles comprimidos pretensados con un recorrido de tensado de 60 mm Posibilidad de reglaje 75 mm

Su selección

Variante seleccionada

Artículos seleccionados:

Todos los artículos:

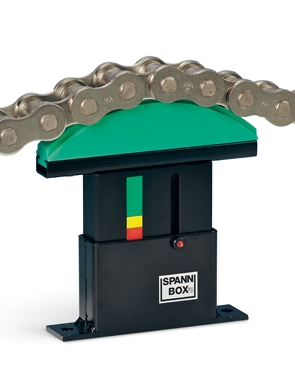

Spann-Box® tamaño 2 con perfil de arco - Tensores de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Abbildung 1

Para visualizar completamente esta área de productos debe seleccionar la representación de escritorio.

Para visualizar completamente esta área de productos debe cambiar al formato horizontal de su tableta.

n.º de cadena DIN 8187 B Número de artículo CAD
fuerza de tensado ligera acero lacado carcasa larga 12B-1 25 281020201
fuerza de tensado ligera acero lacado carcasa larga 16B-1 25 281020203
fuerza de tensado ligera acero lacado carcasa larga 20B-1 25 281020205
fuerza de tensado ligera acero lacado carcasa larga 24B-1 30 281020207
fuerza de tensado ligera acero lacado carcasa larga 08B-2 25 281020209
fuerza de tensado ligera acero lacado carcasa larga 10B-2 25 281020211
fuerza de tensado ligera acero lacado carcasa larga 12B-2 30 281020213
fuerza de tensado ligera acero lacado carcasa larga 16B-2 45 281020215
fuerza de tensado ligera acero lacado carcasa larga 20B-2 55 281020217
fuerza de tensado ligera acero lacado carcasa larga 24B-2 70 281020219
fuerza de tensado ligera acero lacado carcasa larga 08B-3 30 281020221
fuerza de tensado ligera acero lacado carcasa larga 10B-3 40 281020223
fuerza de tensado ligera acero lacado carcasa larga 12B-3 45 281020225
fuerza de tensado ligera acero lacado carcasa larga 16B-3 75 281020227
fuerza de tensado ligera acero lacado carcasa larga 20B-3 90 281020229
fuerza de tensado fuerte acero lacado carcasa larga 12B-1 25 281020202
fuerza de tensado fuerte acero lacado carcasa larga 16B-1 25 281020204
fuerza de tensado fuerte acero lacado carcasa larga 20B-1 25 281020206
fuerza de tensado fuerte acero lacado carcasa larga 24B-1 30 281020208
fuerza de tensado fuerte acero lacado carcasa larga 08B-2 25 281020210
fuerza de tensado fuerte acero lacado carcasa larga 10B-2 25 281020212
fuerza de tensado fuerte acero lacado carcasa larga 12B-2 30 281020214
fuerza de tensado fuerte acero lacado carcasa larga 16B-2 45 281020216
fuerza de tensado fuerte acero lacado carcasa larga 20B-2 55 281020218
fuerza de tensado fuerte acero lacado carcasa larga 24B-2 70 281020220
fuerza de tensado fuerte acero lacado carcasa larga 08B-3 30 281020222
fuerza de tensado fuerte acero lacado carcasa larga 10B-3 40 281020224
fuerza de tensado fuerte acero lacado carcasa larga 12B-3 45 281020226
fuerza de tensado fuerte acero lacado carcasa larga 16B-3 75 281020228
fuerza de tensado fuerte acero lacado carcasa larga 20B-3 90 281020230
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 12B-1 25 282020202
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 16B-1 25 282020204
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 20B-1 25 282020206
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 24B-1 30 282020208
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 08B-2 25 282020210
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 10B-2 25 282020212
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 12B-2 30 282020214
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 16B-2 45 282020216
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 20B-2 55 282020218
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 24B-2 70 282020220
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 08B-3 30 282020222
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 10B-3 40 282020224
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 12B-3 45 282020226
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 16B-3 75 282020228
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 20B-3 90 282020230


Spann-Box® tamaño 2 con perfil de arco - Tensores de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

  • 1) Dimensions in brackets (…) for long housing
  • 2) Recorrido de tensado
