Spann-Box® tamaño 1 con rueda de cadena tipo-K-S

Propiedades

Carcasa de acero Tres muelles comprimidos pretensados con un recorrido de tensado de 40 mm Posibilidad de reglaje 67 mm

Su selección

Variante seleccionada

Artículos seleccionados:

Todos los artículos:

Spann-Box® tamaño 1 con rueda de cadena tipo-K-S - Tensores de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Abbildung 1

  • Tipo K-S

Para visualizar completamente esta área de productos debe seleccionar la representación de escritorio.

Para visualizar completamente esta área de productos debe cambiar al formato horizontal de su tableta.

tipo número de dientes Número de artículo CAD
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 21 291110066
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 17 291110067
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 17 291110068
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 15 291110069
fuerza de tensado fuerte DIN 8187 DIN 8187 - 06B-1 20 281210001
fuerza de tensado fuerte DIN 8187 DIN 8187 - 06B-1 21 281210022
fuerza de tensado fuerte DIN 8187 DIN 8187 - 06B-1 23 281210023
fuerza de tensado fuerte DIN 8187 DIN 8187 - 08B-1 16 281210024
fuerza de tensado fuerte DIN 8187 DIN 8187 - 08B-1 17 281210025
fuerza de tensado fuerte DIN 8187 DIN 8187 - 08B-1 18 281210002
fuerza de tensado fuerte DIN 8187 DIN 8187 - 10B-1 14 281210026
fuerza de tensado fuerte DIN 8187 DIN 8187 - 10B-1 15 281210027
fuerza de tensado fuerte DIN 8187 DIN 8187 - 10B-1 16 281210028
fuerza de tensado fuerte DIN 8187 DIN 8187 - 10B-1 17 281210003
fuerza de tensado fuerte DIN 8187 DIN 8187 - 12B-1 13 281210029
fuerza de tensado fuerte DIN 8187 DIN 8187 - 12B-1 14 281210030
fuerza de tensado fuerte DIN 8187 DIN 8187 - 12B-1 15 281210004
fuerza de tensado fuerte DIN 8187 DIN 8187 - 12B-1 16 281210031
fuerza de tensado fuerte DIN 8187 DIN 8187 - 12B-1 17 281210032

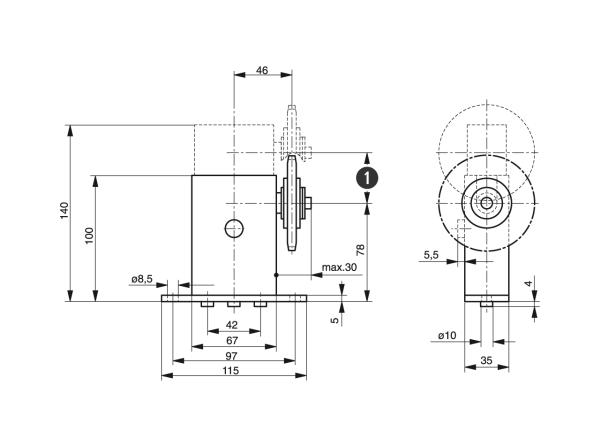

Spann-Box® tamaño 1 con rueda de cadena tipo-K-S - Tensores de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

  • 1) Recorrido de tensado
