Spann-Box® tamaño 1 con perfil semicircular

Propiedades

Carcasa de acero Perfil de riel Tres muelles comprimidos pretensados con un recorrido de tensado de 40 mm Posibilidad de reglaje 67 mm

Su selección

Variante seleccionada

Artículos seleccionados:

Todos los artículos:

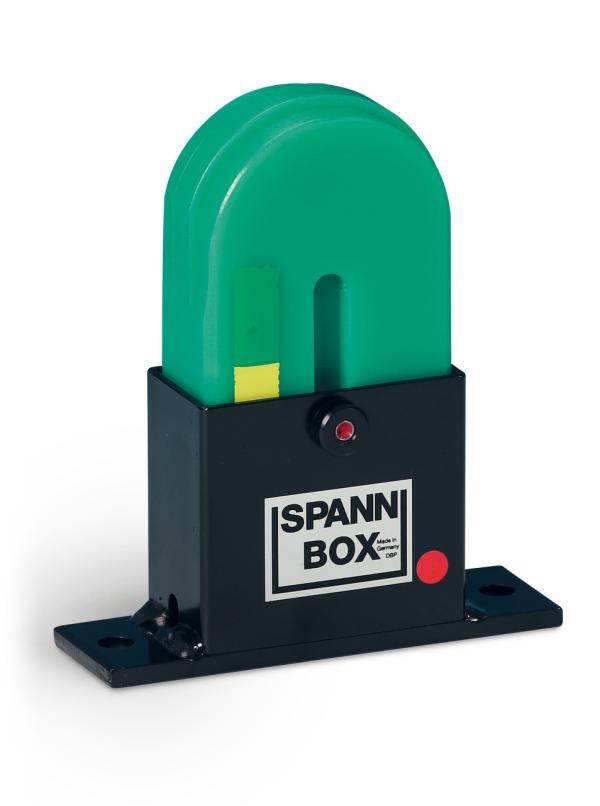

Spann-Box® tamaño 1 con perfil semicircular - Tensores de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Abbildung 1

Para visualizar completamente esta área de productos debe seleccionar la representación de escritorio.

Para visualizar completamente esta área de productos debe cambiar al formato horizontal de su tableta.

n.º de cadena DIN 8187 B Número de artículo CAD
fuerza de tensado ligera acero lacado carcasa corta 06B-1 30 281010031
fuerza de tensado ligera acero lacado carcasa corta 08B-1 30 281010033
fuerza de tensado ligera acero lacado carcasa corta 10B-1 30 281010035
fuerza de tensado ligera acero lacado carcasa corta 12B-1 30 281010037
fuerza de tensado ligera acero lacado carcasa corta 06B-2 30 281010039
fuerza de tensado ligera acero lacado carcasa corta 08B-2 30 281010041
fuerza de tensado ligera acero lacado carcasa corta 10B-2 30 281010043
fuerza de tensado ligera acero lacado carcasa corta 12B-2 30 281010045
fuerza de tensado ligera acero lacado carcasa corta 06B-3 30 281010047
fuerza de tensado ligera acero lacado carcasa corta 08B-3 30 281010049
fuerza de tensado fuerte acero lacado carcasa corta 06B-1 30 281010032
fuerza de tensado fuerte acero lacado carcasa corta 08B-1 30 281010034
fuerza de tensado fuerte acero lacado carcasa corta 10B-1 30 281010036
fuerza de tensado fuerte acero lacado carcasa corta 12B-1 30 281010038
fuerza de tensado fuerte acero lacado carcasa corta 06B-2 30 281010040
fuerza de tensado fuerte acero lacado carcasa corta 08B-2 30 281010042
fuerza de tensado fuerte acero lacado carcasa corta 10B-2 30 281010044
fuerza de tensado fuerte acero lacado carcasa corta 12B-2 30 281010046
fuerza de tensado fuerte acero lacado carcasa corta 06B-3 30 281010048
fuerza de tensado fuerte acero lacado carcasa corta 08B-3 30 281010050
fuerza de tensado fuerte acero lacado carcasa larga 06B-1 30 281010232
fuerza de tensado fuerte acero lacado carcasa larga 08B-1 30 281010234
fuerza de tensado fuerte acero lacado carcasa larga 10B-1 30 281010236
fuerza de tensado fuerte acero lacado carcasa larga 12B-1 30 281010238
fuerza de tensado fuerte acero lacado carcasa larga 06B-2 30 281010240
fuerza de tensado fuerte acero lacado carcasa larga 08B-2 30 281010242
fuerza de tensado fuerte acero lacado carcasa larga 10B-2 30 281010244
fuerza de tensado fuerte acero lacado carcasa larga 12B-2 30 281010246
fuerza de tensado fuerte acero lacado carcasa larga 06B-3 30 281010248
fuerza de tensado fuerte acero lacado carcasa larga 08B-3 30 281010250
fuerza de tensado fuerte acero inoxidable (V2A) carcasa corta 06B-1 30 282010032
fuerza de tensado fuerte acero inoxidable (V2A) carcasa corta 08B-1 30 282010034
fuerza de tensado fuerte acero inoxidable (V2A) carcasa corta 10B-1 30 282010036
fuerza de tensado fuerte acero inoxidable (V2A) carcasa corta 12B-1 30 282010038
fuerza de tensado fuerte acero inoxidable (V2A) carcasa corta 06B-2 30 282010040
fuerza de tensado fuerte acero inoxidable (V2A) carcasa corta 08B-2 30 282010042
fuerza de tensado fuerte acero inoxidable (V2A) carcasa corta 10B-2 30 282010044
fuerza de tensado fuerte acero inoxidable (V2A) carcasa corta 12B-2 30 282010046
fuerza de tensado fuerte acero inoxidable (V2A) carcasa corta 06B-3 30 282010048
fuerza de tensado fuerte acero inoxidable (V2A) carcasa corta 08B-3 30 282010050
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 06B-1 30 282010232
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 08B-1 30 282010234
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 10B-1 30 282010236
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 12B-1 30 282010238
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 06B-2 30 282010240
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 08B-2 30 282010242
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 10B-2 30 282010244
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 12B-2 30 282010246
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 06B-3 30 282010248
fuerza de tensado fuerte acero inoxidable (V2A) carcasa larga 08B-3 30 282010250

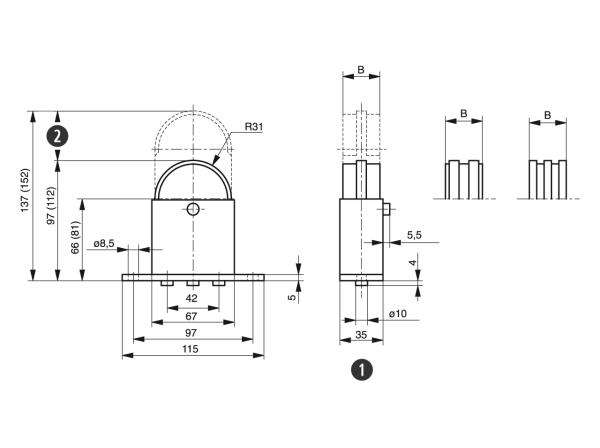

Spann-Box® tamaño 1 con perfil semicircular - Tensores de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

  • 1) Dimensions in brackets (…) for long housing
  • 2) Recorrido de tensado
