Spann-Box® tamaño 0 con perfil semicircular

Propiedades

Carcasa de plástico Perfil de riel Perfil U para cadenas hasta un ancho total de 15 mm Un muelle comprimido pretensado con un recorrido de tensado de 40 mm Posibilidad de reglaje 25 mm

Su selección

Variante seleccionada

Artículos seleccionados:

Todos los artículos:

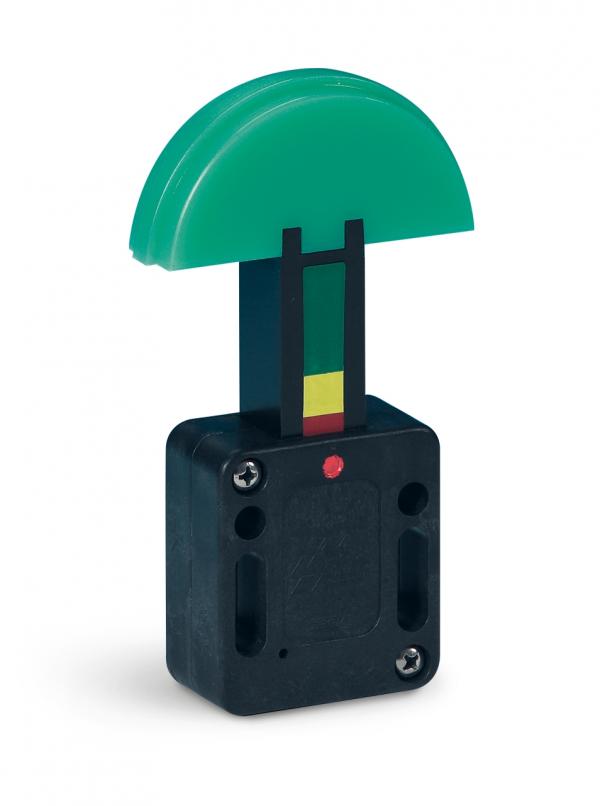

Spann-Box® tamaño 0 con perfil semicircular - Tensores de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Abbildung 1

Para visualizar completamente esta área de productos debe seleccionar la representación de escritorio.

Para visualizar completamente esta área de productos debe cambiar al formato horizontal de su tableta.

n.º de cadena DIN 8187 Número de artículo CAD
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 04C-1(U-Profil) (ASA/JIS 25) 291000001
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 291000013
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 291000003
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 291000005
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ADA/JIS 60) 291000015
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 291000009
fuerza de tensado ligera DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 291000007
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 04C-1(U-Profil) (ASA/JIS 25) 291000002
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 291000016
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 291000004
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 291000006
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ADA/JIS 60) 291000012
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 291000010
fuerza de tensado fuerte DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 291000008
fuerza de tensado ligera DIN 8187 DIN 8187 - ≤ 06B-1 (U-Profil) 281000001
fuerza de tensado ligera DIN 8187 DIN 8187 - 08B-1 / 10B-1 281000003
fuerza de tensado ligera DIN 8187 DIN 8187 - 12B-1 281000005
fuerza de tensado ligera DIN 8187 DIN 8187 - 06B-2 281000007
fuerza de tensado ligera DIN 8187 DIN 8187 - 08B-2 281000009
fuerza de tensado ligera DIN 8187 DIN 8187 - 10B-2 281000011
fuerza de tensado fuerte DIN 8187 DIN 8187 - ≤ 06B-1 (U-Profil) 281000002
fuerza de tensado fuerte DIN 8187 DIN 8187 - 08B-1 / 10B-1 281000004
fuerza de tensado fuerte DIN 8187 DIN 8187 - 12B-1 281000006
fuerza de tensado fuerte DIN 8187 DIN 8187 - 06B-2 281000008
fuerza de tensado fuerte DIN 8187 DIN 8187 - 08B-2 281000010
fuerza de tensado fuerte DIN 8187 DIN 8187 - 10B-2 281000012

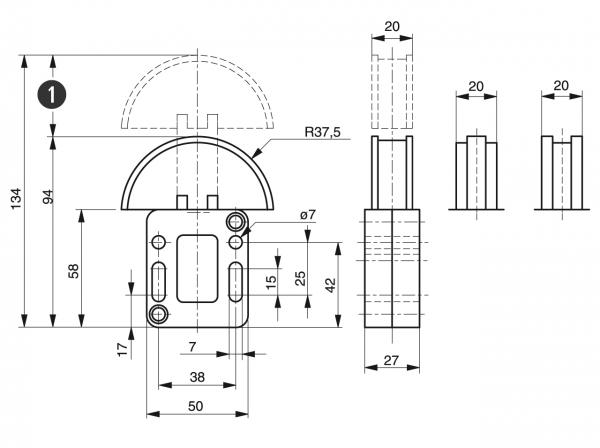

Spann-Box® tamaño 0 con perfil semicircular - Tensores de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

  • 1) Recorrido de tensado

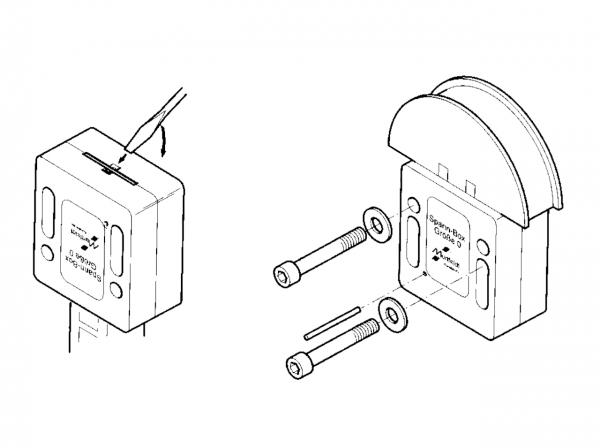

Spann-Box® tamaño 0 con perfil semicircular - Tensores de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2

  • Fijación
