Microspray

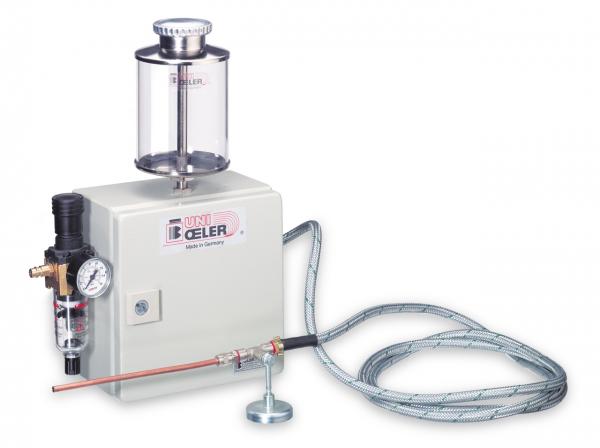

Microspray - Microspray UNI - Murtfeldt GmbH Kunststoffe - Abbildung 1

Para visualizar completamente esta área de productos debe seleccionar la representación de escritorio.

Para visualizar completamente esta área de productos debe cambiar al formato horizontal de su tableta.

tipo recipiente contenido conexión eléctrica tipo de protección n.º de secuenciadores neumáticos n.º de bombas revestimiento metálico - manguera coaxial Número de artículo CAD
Versión 1 Plexiglás 1000 ml 230 V, 50 Hz IP 65 1 1 2,5 m con cañón de boquilla 313800001
Versión 2 Plexiglás 1000 ml 230 V, 50 Hz IP 65 1 2 2 x 2,5 m con cañón de boquilla 313800002
Versión 3 Plexiglás 1000 ml 230 V, 50 Hz IP 65 2 2 2 x 2,5 m con cañón de boquilla 313800003

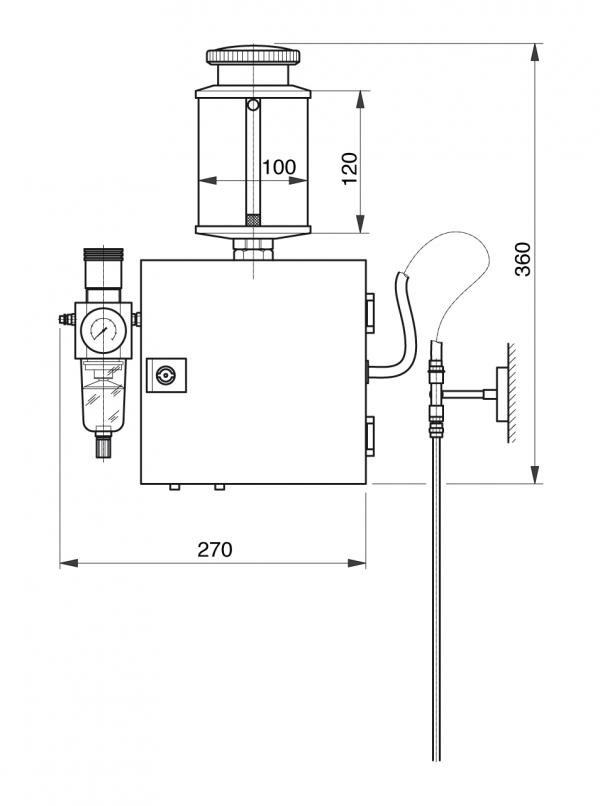

Microspray - Microspray UNI - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

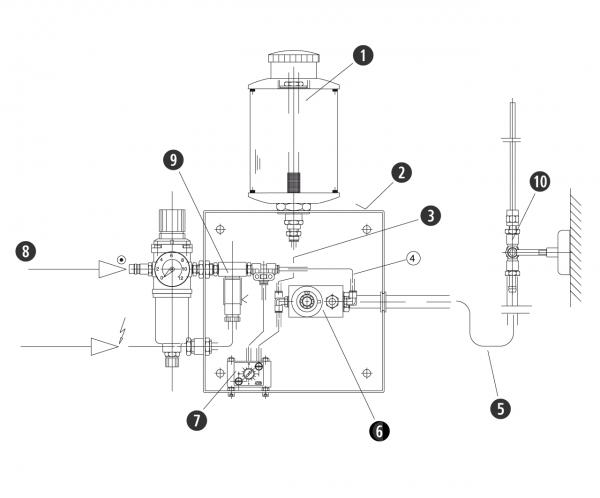

Microspray - Microspray UNI - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2

  • 1) Recipiente para lubricante
  • 2) Carcasa (con cierre)
  • 3) Tubo para lubricante
  • 4) Tubo para medio pulverizado
  • 5) Tubo coaxial con revestimiento metálico
  • 6) Micro bomba
  • 7) Generador de frecuencia
  • 8) Alimentación de aire de red
  • 9) Válvula magnética
  • 10) Tobera con base magnética
  • 11) Versión estándar 1
