Guiado de curvas para cadenas planas de charnelas con guía de cola de milano

Su selección

Variante seleccionada

Artículos seleccionados:

Todos los artículos:

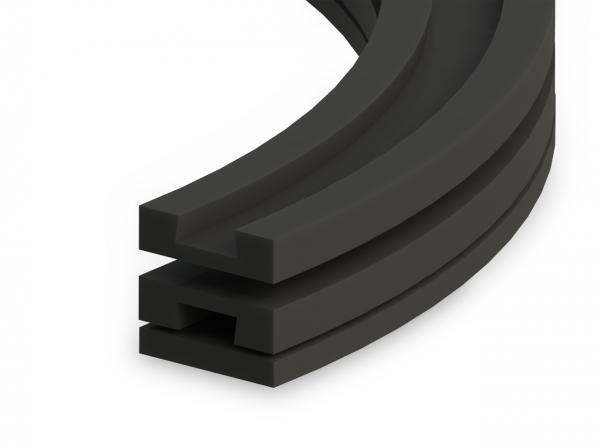

Guiado de curvas para cadenas planas de charnelas con guía de cola de milano - Perfiles para transportar - Murtfeldt GmbH Kunststoffe - Abbildung 1

Para visualizar completamente esta área de productos debe seleccionar la representación de escritorio.

Para visualizar completamente esta área de productos debe cambiar al formato horizontal de su tableta.

tipo extremos rectos (100 mm) aplicación para tipo de cadena número de vías de guiado B a R1 b1 H h1 h2 Número de artículo CAD
extremos rectos sí 1 vía S500/1GE con SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 1 100 90 500 41.3 25 17 16 321020051
extremos rectos sí 1 vía S860/1GE con SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 1 100 90 860 41.3 25 17 16 321020057
extremos rectos sí 1 vía S610/1GE con SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 1 125 120 610 41.3 25 17 16 321020062
extremos rectos sí 1 vía S610/1GE con SS881-K750, SSC8811-K750 1 200 195 610 41.3 25 17 16 321020066
extremos rectos sí 1 vía S610/1GE con LF882-K450 1 125 120 610 58 27 21 16 321020069
extremos rectos sí 1 vía S610/1GE con LF882-K750 1 200 195 610 58 27 21 16 321020072
extremos rectos sí 1 vía S610/1GE con LF882-K1000 1 265 260 610 58 27 21 16 321020074
extremos rectos sí 1 vía S610/1GE con LF882-K1200 1 320 310 610 58 27 21 16 321020075
extremos rectos sí 2 vías S500/2GE con SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 2 190 90 500 41.3 25 17 16 321020052
extremos rectos sí 2 vías S860/2GE con SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 2 190 90 860 41.3 25 17 16 321020058
extremos rectos sí 2 vías S610/2GE con SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 2 245 120 610 41.3 25 17 16 321020063
extremos rectos sí 2 vías S610/2GE con SS881-K750, SSC8811-K750 2 395 195 610 41.3 25 17 16 321020067
extremos rectos sí 2 vías S610/2GE con LF882-K450 2 245 120 610 58 27 21 16 321020070
extremos rectos sí 2 vías S610/2GE con LF882-K750 2 395 195 610 58 27 21 16 321020073
extremos rectos sí 3 vías S500/3GE con SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 3 280 90 500 41.3 25 17 16 321020053
extremos rectos sí 3 vías S860/3GE con SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 3 280 90 860 41.3 25 17 16 321020059
extremos rectos sí 3 vías S610/3GE con SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 3 365 120 610 41.3 25 17 16 321020064
extremos rectos sí 3 vías S610/3GE con SS881-K750, SSC8811-K750 3 590 195 610 41.3 25 17 16 321020068
extremos rectos sí 3 vías S610/3GE con LF882-K450 3 365 120 610 58 27 21 16 321020071
extremos rectos sí 4 vías S500/4GE con SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 4 370 90 500 41.3 25 17 16 321020054
extremos rectos sí 4 vías S860/4GE con SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 4 370 90 860 41.3 25 17 16 321020060
extremos rectos sí 4 vías S610/4GE con SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 4 485 120 610 41.3 25 17 16 321020065
extremos rectos sí 5 vías S500/5GE con SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 5 460 90 500 41.3 25 17 16 321020055
extremos rectos sí 5 vías S860/5GE con SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 5 460 90 860 41.3 25 17 16 321020061
extremos rectos sí 6 vías S500/6GE con SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 6 550 90 500 41.3 25 17 16 321020056
extremos rectos no 1 vía S500/1 sin SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 1 100 90 500 41.3 25 17 16 321020001
extremos rectos no 1 vía S860/1 sin SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 1 100 90 860 41.3 25 17 16 321020021
extremos rectos no 1 vía S610/1 sin SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 1 125 120 610 41.3 25 17 16 321020007
extremos rectos no 1 vía S610/1 sin SS881-K750, SSC8811-K750 1 200 195 610 41.3 25 17 16 321020011
extremos rectos no 1 vía S610/1 sin LF882-K450 1 125 120 610 58 27 21 16 321020014
extremos rectos no 1 vía S610/1 sin LF882-K750 1 200 195 610 58 27 21 16 321020017
extremos rectos no 1 vía S610/1 sin LF882-K1000 1 265 260 610 58 27 21 16 321020019
extremos rectos no 1 vía S610/1 sin LF882-K1200 1 320 310 610 58 27 21 16 321020020
extremos rectos no 2 vías S500/2 sin SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 2 190 90 500 41.3 25 17 16 321020002
extremos rectos no 2 vías S860/2 sin SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 2 190 90 860 41.3 25 17 16 321020022
extremos rectos no 2 vías S610/2 sin SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 2 245 120 610 41.3 25 17 16 321020008
extremos rectos no 2 vías S610/2 sin SS881-K750, SSC8811-K750 2 395 195 610 41.3 25 17 16 321020012
extremos rectos no 2 vías S610/2 sin LF882-K450 2 245 120 610 58 27 21 16 321020015
extremos rectos no 2 vías S610/2 sin LF882-K750 2 395 195 610 58 27 21 16 321020018
extremos rectos no 3 vías S500/3 sin SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 3 280 90 500 41.3 25 17 16 321020003
extremos rectos no 3 vías S860/3 sin SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 3 280 90 860 41.3 25 17 16 321020023
extremos rectos no 3 vías S610/3 sin SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 3 365 120 610 41.3 25 17 16 321020009
extremos rectos no 3 vías S610/3 sin SS881-K750, SSC8811-K750 3 590 195 610 41.3 25 17 16 321020013
extremos rectos no 3 vías S610/3 sin LF882-K450 3 365 120 610 58 27 21 16 321020016
extremos rectos no 4 vías S500/4 sin SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 4 370 90 500 41.3 25 17 16 321020004
extremos rectos no 4 vías S860/4 sin SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 4 370 90 860 41.3 25 17 16 321020024
extremos rectos no 4 vías S610/4 sin SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 4 485 120 610 41.3 25 17 16 321020010
extremos rectos no 5 vías S500/5 sin SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 5 460 90 500 41.3 25 17 16 321020005
extremos rectos no 5 vías S860/5 sin SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 5 460 90 860 41.3 25 17 16 321020025
extremos rectos no 6 vías S500/6 sin SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 6 550 90 500 41.3 25 17 16 321020006

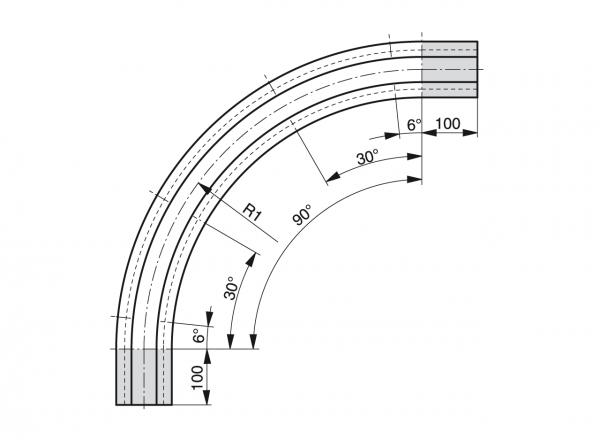

Guiado de curvas para cadenas planas de charnelas con guía de cola de milano - Perfiles para transportar - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

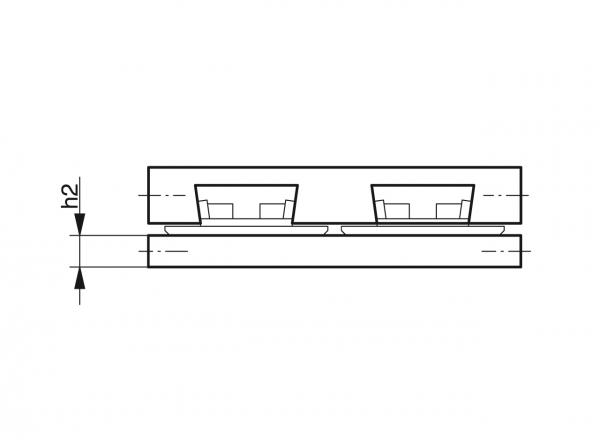

Guiado de curvas para cadenas planas de charnelas con guía de cola de milano - Perfiles para transportar - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2

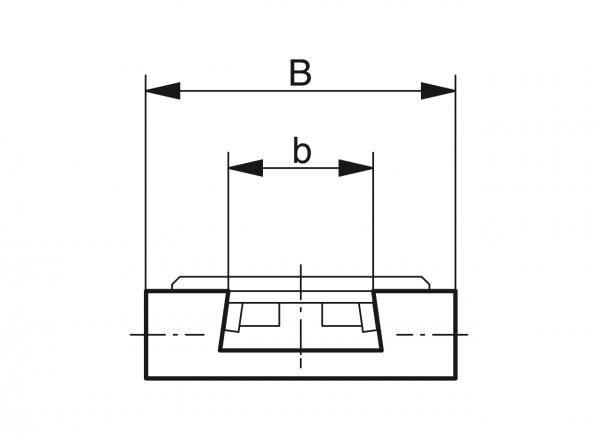

Guiado de curvas para cadenas planas de charnelas con guía de cola de milano - Perfiles para transportar - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 3

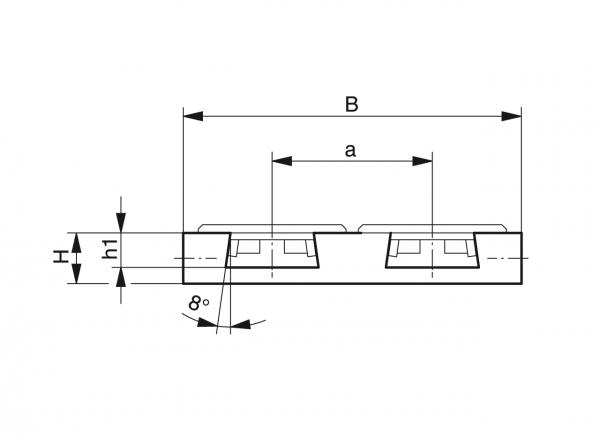

Guiado de curvas para cadenas planas de charnelas con guía de cola de milano - Perfiles para transportar - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 4

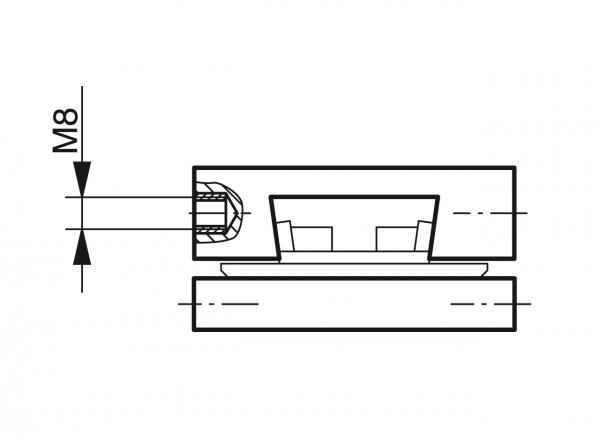

Guiado de curvas para cadenas planas de charnelas con guía de cola de milano - Perfiles para transportar - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 5
