Tipo T

Propiedades

Tolerancia en la sección de perfil de plástico Tolerancia de longitud

Su selección

Variante seleccionada

Artículos seleccionados:

Todos los artículos:

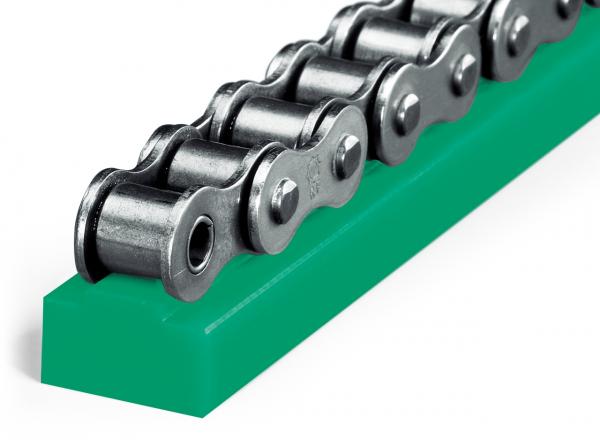

Tipo T - Guías de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Abbildung 1

Para visualizar completamente esta área de productos debe seleccionar la representación de escritorio.

Para visualizar completamente esta área de productos debe cambiar al formato horizontal de su tableta.

n.º de cadena DIN 8187 medida de cadena en pulgadas B H b h Número de artículo CAD
material original "S"® verde perfil S (2.000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 1/2" x 5/16" 20 10 7.4 2.4 221150003
material original "S"® verde perfil S (2.000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 5/8" x 3/8" 20 10 8.8 2.8 221150004
material original "S"® verde perfil S (2.000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 3/4" x 1/2" 30 15 11.8 3.5 221150005
material original "S"® verde perfil S (2.000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (ASA/JIS 80) 1" x 5/8" 40 15 14.8 4.7 221150006
material original "S"® verde perfil S (2.000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 1 1/4" x 3/4" 45 20 17.8 6.4 221150007
material original "S"® verde perfil S (2.000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 24A-1 (ASA/JIS 120) 1 1/2" x 1" 55 20 23.7 8 221150008
material original "S"® verde perfil S (2.000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 28A-1 (ASA/JIS 140) 1 3/4" x 1" 60 25 23.7 9.7 221150009
material original "S"® verde perfil S (2.000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 32A-1 (ASA/JIS 160) 2" x 1 1/4" 70 25 29.7 11.3 221150010
material original "S"® verde S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 3/8" x 3/16" 15 10 4.4 2.3 221060001
material original "S"® verde S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 1/2" x 5/16" 20 10 7.4 2.4 221060002
material original "S"® verde S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 5/8" x 3/8" 20 10 8.8 2.8 221060003
material original "S"® verde S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 3/4" x 1/2" 30 15 11.8 3.5 221060004
material original "S"® verde S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (ASA/JIS 80) 1" x 5/8" 40 15 14.8 4.7 221060005
material original "S"® verde S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 1 1/4" x 3/4" 45 20 17.8 6.4 22106006
material original "S"® verde S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 24A-1 (ASA/JIS 120) 1 1/2" x 1" 55 20 23.7 8 221060007
material original "S"® verde S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 28A-1 (ASA/JIS 140) 1 3/4" x 1" 60 25 23.7 9.7 221060008
material original "S"® verde S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 32A-1 (ASA/JIS 160) 2" x 1 1/4" 70 25 29.7 11.3 221060009
material original "S"® verde perfil S (longitud fija) DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 3/8" x 3/16" 15 10 4.4 2.3 221150102
material original "S"® verde perfil S (longitud fija) DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 1/2" x 5/16" 20 10 7.4 2.4 221150103
material original "S"® verde perfil S (longitud fija) DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 5/8" x 3/8" 20 10 8.8 2.8 221150104
material original "S"® verde perfil S (longitud fija) DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 3/4" x 1/2" 30 15 11.8 3.5 221150105
material original "S"® verde perfil S (longitud fija) DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (ASA/JIS 80) 1" x 5/8" 40 15 14.8 4.7 221150106
material original "S"® verde perfil S (longitud fija) DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 1 1/4" x 3/4" 45 20 17.8 6.4 221150107
material original "S"® verde perfil S (longitud fija) DIN 8188 (ASA/JIS) DIN 8188 - 24A-1 (ASA/JIS 120) 1 1/2" x 1" 55 20 23.7 8 221150108
material original "S"® verde perfil S (longitud fija) DIN 8188 (ASA/JIS) DIN 8188 - 28A-1 (ASA/JIS 140) 1 3/4" x 1" 60 25 23.7 9.7 221150109
material original "S"® verde perfil S (longitud fija) DIN 8188 (ASA/JIS) DIN 8188 - 32A-1 (ASA/JIS 160) 2" x 1 1/4" 70 25 29.7 11.3 221150110
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 06B-1 3/8"x7/32" 15 10 5.4 1.5 221020002
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 083-1 1/2"x3/16" 15 10 4.5 1.5 221020003
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 085-1 1/2" x 1/4" 20 10 6.2 2.2 221020004
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 20 10 7.4 2.2 221020005
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 20 15 7.4 2.2 221020006
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 20 20 7.4 2.2 221020007
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 20 30 7.4 2.2 221020008
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 5/8" x 1/4" 20 10 6.2 2.6 221020009
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 20 10 9.3 2.6 221020010
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 20 15 9.3 2.6 221020011
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 20 20 9.3 2.6 221020012
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 20 30 9.3 2.6 221020013
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 25 10 11.3 2.4 221020014
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 25 15 11.3 2.4 221020015
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 25 20 11.3 2.4 221020016
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 25 30 11.3 2.4 221020017
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 40 15 16 3.5 221020018
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 40 20 16 3.5 221020019
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 40 30 16 3.5 221020020
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 45 15 18 4.2 221020021
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 24B-1 1 1/2" x 1" 60 15 24 5.5 221020022
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 28B-1 1 3/4" x 31 mm 75 20 30 6.8 221020023
material "S"® 1000 perfil S (2.000 mm) DIN 8187 DIN 8187 - 32B-1 2" x 31 mm 80 20 30 7.7 221020024
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 06B-1 3/8"x7/32" 15 10 5.4 1.5 221020102
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 083-1 1/2"x3/16" 15 10 4.5 1.5 221020103
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 085-1 1/2" x 1/4" 20 10 6.2 2.2 221020104
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 20 10 7.4 2.2 221020105
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 20 15 7.4 2.2 221020106
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 20 20 7.4 2.2 221020107
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 20 30 7.4 2.2 221020108
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 5/8" x 1/4" 20 10 6.2 2.6 221020109
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 20 10 9.3 2.6 221020110
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 20 15 9.3 2.6 221020111
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 20 20 9.3 2.6 221020112
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 20 30 9.3 2.6 221020113
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 25 10 11.3 2.4 221020114
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 25 15 11.3 2.4 221020115
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 25 20 11.3 2.4 221020116
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 25 30 11.3 2.4 221020117
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 40 15 16 3.5 221020118
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 40 20 16 3.5 221020119
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 40 30 16 3.5 221020120
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 45 15 18 4.2 221020121
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 24B-1 1 1/2" x 1" 60 15 24 5.5 221020122
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 28B-1 1 3/4" x 31 mm 75 20 30 6.8 221020123
material "S"® 1000 perfil S (longitud fija) DIN 8187 DIN 8187 - 32B-1 2" x 31 mm 80 20 30 7.7 221020124

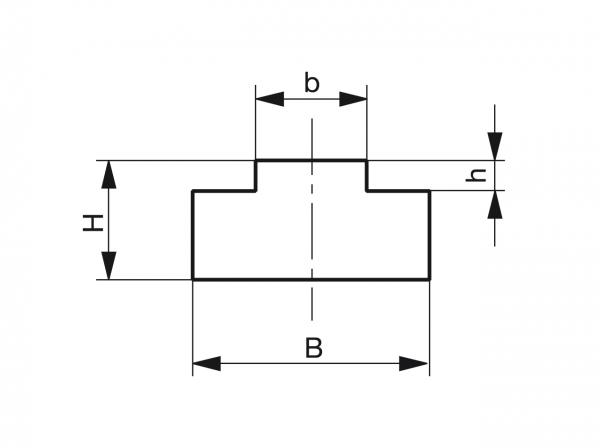

Tipo T - Guías de cadena para cadenas de rodillos - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
