Tipo R

Propiedades

Tolerancia en la sección de perfil de plástico Tolerancia de longitud

Su selección

Variante seleccionada

Artículos seleccionados:

Todos los artículos:

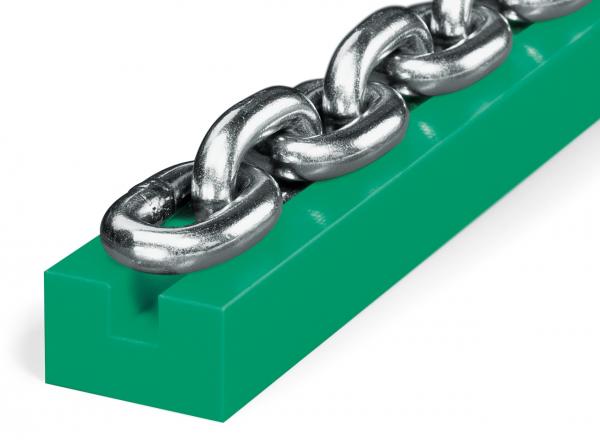

Tipo R - Guías de cadena para cadenas de eslabones redondos - Murtfeldt GmbH Kunststoffe - Abbildung 1

Para visualizar completamente esta área de productos debe seleccionar la representación de escritorio.

Para visualizar completamente esta área de productos debe cambiar al formato horizontal de su tableta.

grosor nominal DIN 766/764 B H d h1 Número de artículo CAD
material original "S"® verde perfil S (2.000 mm) 6 30 15 7 7 231010001
material original "S"® verde perfil S (2.000 mm) 8 38 20 9 9 231010002
material original "S"® verde perfil S (2.000 mm) 10 45 25 11.5 11 231010003
material original "S"® verde perfil S (2.000 mm) 13 55 30 15 15 231010004
material original "S"® verde perfil S (longitud fija) 6 30 15 7 7 231010101
material original "S"® verde perfil S (longitud fija) 8 38 20 9 9 231010102
material original "S"® verde perfil S (longitud fija) 10 45 25 11.5 11 231010103
material original "S"® verde perfil S (longitud fija) 13 55 30 15 15 231010104
material "S"® 1000 perfil S (2.000 mm) 6 30 15 7 7 231020001
material "S"® 1000 perfil S (2.000 mm) 8 38 20 9 9 231020002
material "S"® 1000 perfil S (2.000 mm) 10 45 25 11.5 11 231020003
material "S"® 1000 perfil S (2.000 mm) 13 55 30 15 15 231020004
material "S"® 1000 perfil S (longitud fija) 6 30 15 7 7 231020101
material "S"® 1000 perfil S (longitud fija) 8 38 20 9 9 231020102
material "S"® 1000 perfil S (longitud fija) 10 45 25 11.5 11 231020103
material "S"® 1000 perfil S (longitud fija) 13 55 30 15 15 231020104


Tipo R - Guías de cadena para cadenas de eslabones redondos - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
