Spann-Boy® TS with sprocket

Characteristics

Steel housing Two pre-tensioned compression springs with 40mm tension distance 60mm adjustment range

Your selection

Selected variant

Articles for selection:

Total articles:

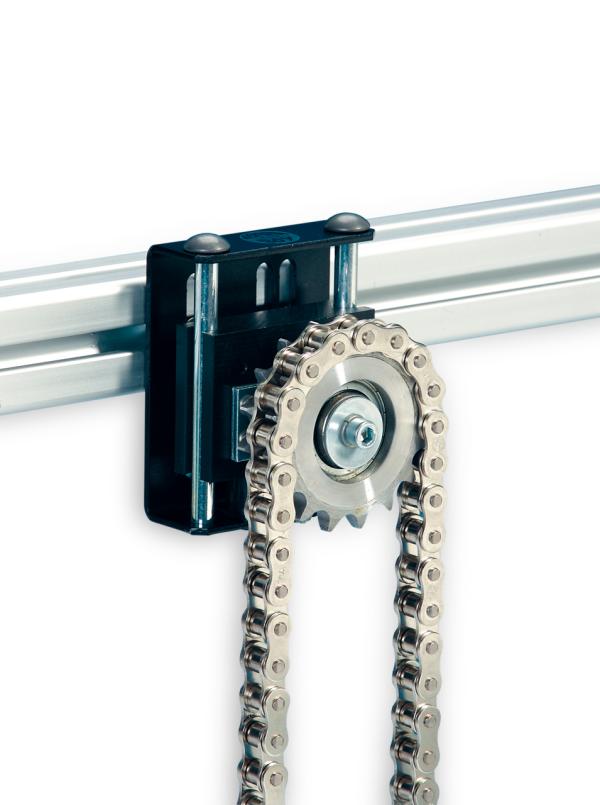

Spann-Boy® TS with sprocket - Chain tensioners for roller chains - Murtfeldt GmbH Kunststoffe - Abbildung 1

For the full view of this product area, please select the desktop display.

For the full view of this product area, please switch to your tablet's landscape format (horizontal view).

Chain no. DIN 8187 Number of teeth Article ID CAD
Heavy spring force DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 21 291260003
Heavy spring force DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 16 291260005
Heavy spring force DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 17 291260006
Heavy spring force DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 16 291260010
Heavy spring force DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 17 291260011
Heavy spring force DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 15 291260013
Heavy spring force DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 16 291260014
Heavy spring force DIN 8187 DIN 8187 - 06B-1 20 281260002
Heavy spring force DIN 8187 DIN 8187 - 06B-1 21 281260003
Heavy spring force DIN 8187 DIN 8187 - 06B-1 23 281260004
Heavy spring force DIN 8187 DIN 8187 - 08B-1 16 281260005
Heavy spring force DIN 8187 DIN 8187 - 08B-1 17 281260006
Heavy spring force DIN 8187 DIN 8187 - 08B-1 18 281260007
Heavy spring force DIN 8187 DIN 8187 - 10B-1 14 281260008
Heavy spring force DIN 8187 DIN 8187 - 10B-1 15 281260009
Heavy spring force DIN 8187 DIN 8187 - 10B-1 16 281260010
Heavy spring force DIN 8187 DIN 8187 - 10B-1 17 281260011
Heavy spring force DIN 8187 DIN 8187 - 12B-1 13 281260012
Heavy spring force DIN 8187 DIN 8187 - 12B-1 15 281260013
Heavy spring force DIN 8187 DIN 8187 - 12B-1 16 281260014
Heavy spring force DIN 8187 DIN 8187 - 12B-1 17 281260015

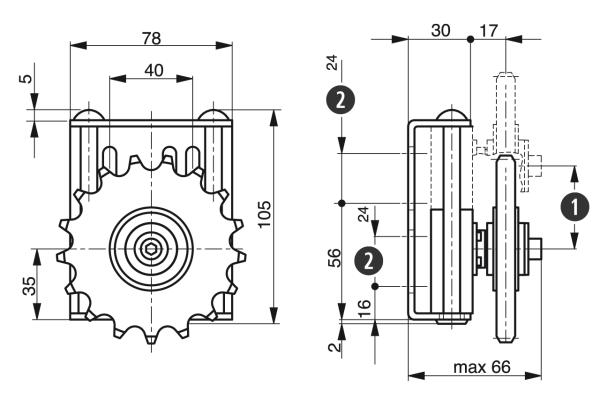

Spann-Boy® TS with sprocket - Chain tensioners for roller chains - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

  • 1) Tension distance
  • 2) Elongated hole
